开关控制的电源电路图
[09-13 17:15:46] 来源:http://www.88dzw.com 开关稳压电源电路图 阅读:8795次

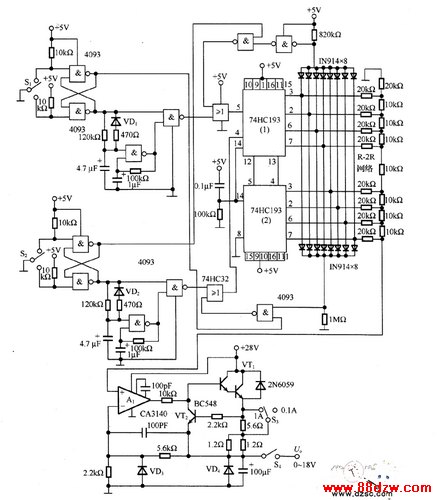

文章摘要:如图是开关控制的电源电路。用开关S1和S2设定电源输出电压,可设定256步,步进电压为70mV,这样,电路输出最大电压约为18V。控制开关S1可使输出电压从0V增大到18V,S2可使输出从18V降到0V。由于增设了复位电路,因此,可使输出电压从OV起可调。如图开关控制的电源电路欢迎转载,信息来自www.88dzw.com(www.88dzw.com)
开关控制的电源电路图,标签:串联稳压电源电路图,开关电源电路图,http://www.88dzw.com如图是开关控制的电源电路。用开关S1和S2设定电源输出电压,可设定256步,步进电压为70mV,这样,电路输出最大电压约为18V。控制开关S1可使输出电压从0V增大到18V,S2可使输出从18V降到0V。由于增设了复位电路,因此,可使输出电压从OV起可调。
如图开关控制的电源电路
欢迎转载,信息来自www.88dzw.com(www.88dzw.com)
Tag:开关稳压电源电路图,串联稳压电源电路图,开关电源电路图,电子电路图 - 电源电路图 - 开关稳压电源电路图
