用LAS6351构成的大电流高效开关稳压电源电路图
[09-13 17:15:07] 来源:http://www.88dzw.com 开关稳压电源电路图 阅读:8780次

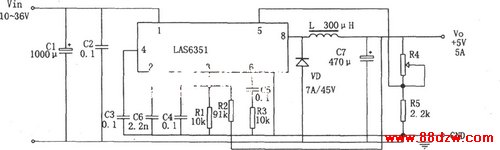

文章摘要:如图所示为用LAS6351构成的大电流高效开关稳压电源。LAS6351是一种具有较完备功能的大电流可调脉冲宽度开关式集成稳压器。它能在承受3~8A连续负载电流的情况下输出2.5~50V范围的电压;芯片内设有软启动、过载过压保护过热关闭保护电路;效率高达90%;由于开关频率高达200kHz,因此降低了外部输出LC滤波器的成本。用它可直接组装15W、25W、40W可调式或固定式开关稳压电源。图所示电路是一个+5V、5A开关稳压电源。
用LAS6351构成的大电流高效开关稳压电源电路图,标签:串联稳压电源电路图,开关电源电路图,http://www.88dzw.com如图所示为用LAS6351构成的大电流高效开关稳压电源。LAS6351是一种具有较完备功能的大电流可调脉冲宽度开关式集成稳压器。它能在承受3~8A连续负载电流的情况下输出2.5~50V范围的电压;芯片内设有软启动、过载过压保护过热关闭保护电路;效率高达90%;由于开关频率高达200kHz,因此降低了外部输出LC滤波器的成本。用它可直接组装15W、25W、40W可调式或固定式开关稳压电源。图所示电路是一个+5V、5A开关稳压电源。
Tag:开关稳压电源电路图,串联稳压电源电路图,开关电源电路图,电子电路图 - 电源电路图 - 开关稳压电源电路图
