90W 输出15V 6A的开关稳压电源电路图

文章摘要：由MC33374构成的15V／6A、90W开关电源的电路如图所示。采用E28型铁氧体磁心，初级线圈和反馈线圈的线径不变，匝数应分别为34匝、4匝。次级线圈改用φ0.8mm漆包线双股并绕5匝。磁心的气隙为0.56mm。 实测该电源的技术指标见下表实测该电源的技术指标见下表电路图" src="/pd_dianzi/UploadPic/2013-9/2013913171455932.gif" border=0 style="cursor:pointer;" onload="return imgzoom(this,600);"

90W 输出15V 6A的开关稳压电源电路图,标签：串联稳压电源电路图,开关电源电路图,http://www.88dzw.com

　　由MC33374构成的15V／6A、90W开关电源的电路如图所示。采用E28型铁氧体磁心，初级线圈和反馈线圈的线径不变，匝数应分别为34匝、4匝。次级线圈改用φ0.8mm漆包线双股并绕5匝。磁心的气隙为0.56mm。 实测该电源的技术指标见下表实测该电源的技术指标见下表

电路图" src="/pd_dianzi/UploadPic/2013-9/2013913171455932.gif" border=0 style="cursor:pointer;" onload="return imgzoom(this,600);" onclick="javascript:window.open(this.src);" style="cursor:pointer;"/>

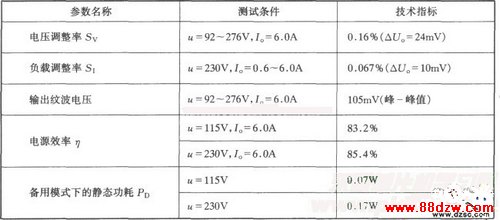

　　实测该电源的技术指标见下表
