二、卤钨灯

　　卤钨灯是八十年代末研制成功的一种新型光源。它具有发光效率高，体积小，重量轻、寿命长等特点。

　　为了使这种体积小，发光效率高的新光源得到有效地推广应用，科研人员又将小型的卤钨泡置入一种用石英玻璃制成的冷光杯中。其形状如图2-8-2。这种用石英玻璃冷光杯和卤钨泡组合而成的光源称为“石英冷光射灯”（俗称冷光源，或冷光灯）。它具有冷光。光照成束，冷光杯的角度根据需要可以选择，有射程功能。普通白炽灯不可比拟的。

　　所以，这种光射灯大量应用于商店商场的柜台。橱窗里作效果照射和照明。

　　近年来由于人民生活水平的提高，居住条件不断改善。冷光射灯装饰于家庭也越来越普及。为使百姓生活安居乐业，冷光射灯还广泛应用于保安产品上。

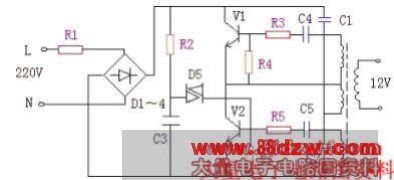

　　由于冷光射灯的工作电压均为超低电压，6V、12V，功率20W，50W，所以，在实际使用中必须通过变压器降压后方可使用，一般50W，12V电感式变压器其体积之大，重量太重，不宜在商场里大量使用。为此，科技人员相继又推出一种电子式变压器，其特点：体积小，重量轻，成本低，使用方便等。缺点有：电磁干扰（可以增加吸收回路将其干扰吸收）。电子式变压器的线路图：（12*8cm）

　　工作原理和电子镇流器基本相同，就是输出电压是经铁氧体变压器隔离后降到12V去点然冷光灯。

图 2-8-2　电子式变压器电原理图

三、高压气体放电灯

说明：

　　该小节内容不属于“电子节能灯”范围。但高压气体放电灯是一种新型的电光源，使用十分广泛，作为一项新科技知识，本小节作一简单介绍，供教师参考。

　　高压钠灯、金属卤化物灯、镝灯、氙灯等等，均属高压气体放电灯。高压气体放电灯灯泡内引出两根电极棒，并充以各种不同成份的化学元素物质，通电正常工作后，放射出不同色彩的光。工作电路如图2-8-3。

工作原理：

　　在接通电源的瞬间，电源电压经镇流器加到触发器和灯泡两端，灯泡不亮时电阻很大，呈开路状态。触发器在电源电压（220V或380V）下立即开始工作，并产生3KV以上的脉冲高压，施加在灯泡L两端，将灯泡L内常温元素激活成气体并击穿，L呈低阻大电流状态，因而灯泡L两端电压下降，约为30～50V左右，触发器因电压太低而停止工作。整个启辉过程约0.8秒左右。随着灯泡L内气体温度升高，气压可达几个大气压，工作电流逐渐下降至正常工作电流范围，灯电压也逐渐上升至正常工作电压。由于灯泡L和镇流器串联，镇流器限制了灯电流的增加，灯电压始也始终低于电源电压，并始终低于触发器的开启电压，以保证灯泡长期稳定地工作。

　　从启辉至完全进入正常发光状态，约30分钟左右。

图 2-8-3　　高压气体放电灯电原理图

用途：

　　高压钠灯光效最高，经济实用，光色呈钠黄色，穿雾能力特强，广泛用于道路广场的照明。灯泡功率有55～400瓦不等。

　　现已研制出彩色金属卤化物灯，品种有红、绿、蓝、紫等多种色光，已广泛用于建筑物的反光照明。金属卤化物灯启辉时触发电压与功率均比钠灯高。灯泡功率有100——1000瓦不等。

　　镝灯功率一般在300——3500瓦之间，光色为白光，一般用于建筑工地等大面积场合照明，电源电压有220V、380V两种。
