选择较大阻值的R(X)可以使预热时间足够长。在C(X)两端电压达到6.8V门限值以前,LFB OUT对于振荡器不起作用,所以,全部功率加到灯管上。然后调节亮度,C(X)两端电压被箝位在7.5V。
各种状态下逆变器工作频率如右表所列。



5. 典型应用

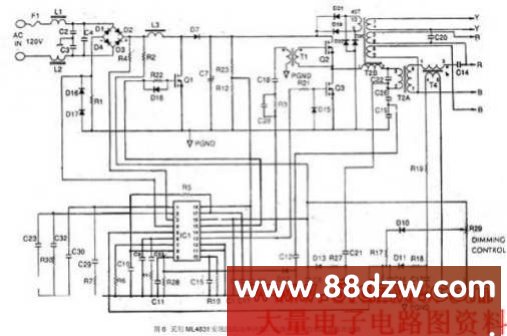

图6是一个采用ML4831实现的高功率因数,高效率日光灯镇流器原理电路。输入交流电压(120V)经整流后获得直流高压。通过开关管Q2、Q3和开关变压器T2B、C1、C2获得三组输出,可启动控制三路日光(荧光)灯,且亮度可调。由R16~R19,D10,D11、C16、C17构成整流取样电路,将灯管的反馈信号及亮度控制电压送到芯片的5脚,通过控制13、14脚输出脉冲频率,以实现亮度调节及自动稳定控制。Q2、Q3交替导通,Q3起续流作用,从而提高电源效率。
由R1及D10、D11组成主回路电流取样电路,取样电流信号加到芯片4脚作为PFC输入信号。R12、R13及D19~D22组成过压保护取样电路,取样信号加到芯片18脚。通过15脚输出驱动Q1,以实现功率因数校正和过压保护。功率因数校正电路主要由Q1、L3、C7、D7组成。
附图6元件参数:




C1、13、33:0.22μF、50V、10%;
C2、3:3.3nF、125VAC、10%;
C4:0.33μF、250VAC;
C28:2.2nF、50V、10%;
C6:47μF、25V、10%;
C9:10nF、25V、10%;
C7:120μF、250V、20%;
C10、5:1.5nF、50V、2.5%;
C11、16:0.0047μF、50V、10%;
C12、20:220pF、2kV、10%;
C14:0.068μF、160V、5%;
C15:4.7μF、50V、20%;
C17:2.2nF、50V、2%;
C18:0.22μF、63V、10%;
C19:0.068μF、250V、5%;
C21:6.8nF、630V、5%;
C22:22nF、630V、5%;
C23:330pF、50V、10%;
C26:0.1μF、250V、5%;
C29:1μF、25V、10%;
C30:0.1μF、25V、10%;
C32:4.7nF、25V、10%;
R1:0.5Ω、5%、1W;
R2:36kΩ、1/2W、5%;
R3:33Ω、1/4W、5%;
R4:360kΩ、1/4W、5%;
R5:17.8kΩ、1/4W、1%;
R6:35.7kΩ、1/4;
R7:110kΩ、1/4W、1%;
R8:51.1kΩ、1/4W、1%;
R9:1.96kΩ 、1/4W、1%;
R10:681kΩ、1/4W、5%;
R12:5.49kΩ、1/4W、1%;
R16:100kΩ、1/4W、1%;
R17:412kΩ、1/4W、1%;
R28:100kΩ、1/4W、5%;
R19:9.09kΩ、1/4W、1%;
R21、22:22Ω、1/4W、1%;
R23:475kΩ、1/4W、1%;
R27:100Ω、1/4W;
R29:100kΩ;
R30:12kΩ、1/4W、5%;
R31:4.3kΩ、1/4W、1%;
D1-4:1A、600V;
D19-22:1A、600V、快速二极管;
D6:20V、5%、1W;
D7:3A、400V、快速二极管;
D10-13:0.1A、75V;
D15、18:0.1A、75V;
D16、17:1A、50V;
Q1-3:5.5A、400V;
T1:电感20mH,抽头1、4间150匝;抽头2、3间75匝。
T2A:电感3.87mH,抽头1、3间200匝,抽头5、6间200匝。
T2B:电感1.66mH,抽头1、2间200匝,抽头5、6间3匝,抽头7、8间3匝。
L3:电感1mH,抽头1、4间195匝。
T4:电感1.38mH,抽头1、3间190匝,抽头4、6间70匝。
L1、L2电感600μH,直流电阻0.45Ω。
F1:2A。
