锂离子电池的充电电路图

文章摘要：锂离子电池的充电电路如下图所示，在开始充电时，电池电压低于8.4V，IC1的输出端无输出，Q2关断，LM317工作在恒流输出状态。当电池电压升至8.4V，Q2导通，Q2控制ADJ端，令IC2的输出端电压大幅度下降使充电电流维持在很小的数值上，让是池处于浮充状态。

锂离子电池的充电电路图,标签：手机充电器电路图,充电器电路图,http://www.88dzw.com

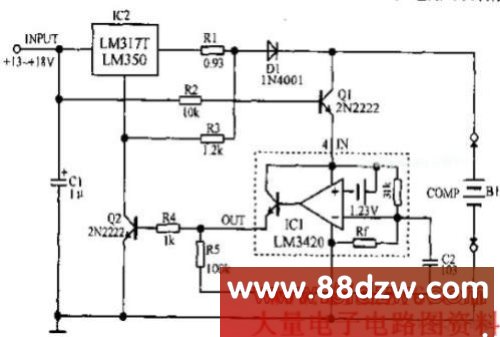

锂离子电池的充电电路如下图所示，在开始充电时，电池电压低于8.4V，IC1的输出端无输出，Q2关断，LM317工作在恒流输出状态。当电池电压升至8.4V，Q2导通，Q2控制ADJ端，令IC2的输出端电压大幅度下降使充电电流维持在很小的数值上，让是池处于浮充状态。
