文章摘要:如果亮度对应用不重要,那么在校准过程中将对参考色彩及在测试过程中对未知色彩获得红色、绿色和蓝色传感器值的比率或比重。使用一个选定的色彩通道作为所有测量集合的基础,来获得比率。例如,如果选择绿色通道,那么通过将传感器测量值除以相应的绿色通道值,来获得比率,因此得到的绿色通道值一直是1。我们演示一下,如果集合(Rn, Gn, Bn),n=1, 2, 3…N表示所有N个参考色彩的色彩传感器测量结果,那么通过下述集合得出比率: ,n=1,2,3, ...N。 也可以使用红色或蓝色通道值作为除数。选择使用哪条色彩通道与用户偏好有关。 如果未知色彩距离某个参考色彩最近,也就是说,如果未知色彩与该特定参考色
RGB色彩传感器工作原理及应用方案分析,标签:传感技术知识,传感器与检测技术,http://www.88dzw.com如果亮度对应用不重要,那么在校准过程中将对参考色彩及在测试过程中对未知色彩获得红色、绿色和蓝色传感器值的比率或比重。使用一个选定的色彩通道作为所有测量集合的基础,来获得比率。例如,如果选择绿色通道,那么通过将传感器测量值除以相应的绿色通道值,来获得比率,因此得到的绿色通道值一直是1。我们演示一下,如果集合(Rn, Gn, Bn),n=1, 2, 3…N表示所有N个参考色彩的色彩传感器测量结果,那么通过下述集合得出比率:
,n=1,2,3, ...N。
也可以使用红色或蓝色通道值作为除数。选择使用哪条色彩通道与用户偏好有关。
如果未知色彩距离某个参考色彩最近,也就是说,如果未知色彩与该特定参考色彩之间的距离在未知色彩与所有其它参考色彩之间的所有其它距离中最短,那么可以确定未知色彩就是参考色彩。
未知色彩和参考色彩之间的距离使用下面的公式得出:
a) 在亮度重要时
b) 在亮度不重要时
注意:1. (Ru, Gu, Bu)是未知色彩传感器值;
2. (Rr, Gr, Br)是参考色彩传感器值;
3. 在亮度不重要时,一条传感器通道的值(如绿色通道)作为除数。
将为每个参考色彩确定最大距离极限,以避免接受不属于参考色彩列表的色彩。这个最大极限对每个参考色彩可以不同,具体视要求的准确性而定。
色彩传感器的类型比较
光到光电流转换器
光到光电流转换器由光电二极管或具有色彩滤波器的光电二极管组成,将光转换成光电流。可以使用外部电路,将光电流转换成成比例的电压输出,然后可以通过模拟数字转换器将电压转换成数字格式,输送到微控制器中。
优点:
- 设计灵活。可以针对各个应用订制放大器的增益和带宽及模拟数字转换器的速度和分辨率
缺点:
- 增加了组装成本
- 提高了设计复杂程度
光到光电流转换器适合要求响应时间短、定制增益和速度调节及在光线变化条件下工作的应用。
光到模拟电压转换器
光到模拟电压转换器由搭配色彩滤波器的光电二极管阵列组成,并整合一个跨阻抗放大器。要求使用外部电路,将模拟电压转换成数字输出,然后才能输送到数字信号处理器。
优点:
- 简化外设电路设计
- 改善空间利用效率
- 降低组装成本
缺点:
- 响应时间预先由内置电流到电压转换器确定,如跨阻抗放大器
- 要求额外的模拟数字转换器,将电压输出转换成数字格式
光到模拟电压转换器适合要求设计周期较短、产品开发周期更快、光线条件和空间利用率设计精良的应用。
光到数字电压转换器
光到数字电压转换器由搭配RGB滤波器的光电二极管阵列、模似数字转换器及用于通信和灵敏度控制的数字核心组成。输出允许直接接口微控制器或其它逻辑控制通路,如2线串行接口,以进一步处理信号,而不需额外的器件。
优点:
- 提供抗噪声干扰能力
- 简化外围电路设计
- 改善空间利用率
- 降低组装成本
缺点:
- 只通过2线串行接口模块提供到微控制器或PC的直接接口
- 响应时间由内置模拟电路和数字电路预先确定
- 预先确定模拟数字转换分辨率
光到数字转换器适合要求抗噪声能力、缩短设计周期、加快产品开发周期及光线条件和空间利用率设计精良的应用。

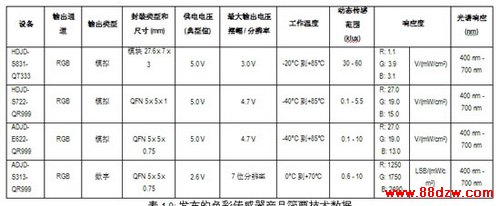

安华高科技的色彩传感器系列
安华高科技提供广泛的色彩传感器产品,适合显示、照明、工业、消费电子和医疗市场中的各种应用。它同时提供了模拟格式和数字格式的解决方案。
模拟RGB色彩传感器
- 搭配RGB滤波器的光电二极管阵列
