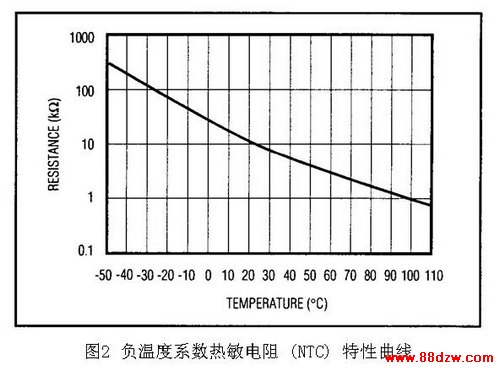

        R0、R 分别是环境温度为T0、T(K) 绝对温度时的电阻值。B是热敏电阻的常数，B常数通常介于2500K至5000K范围内。

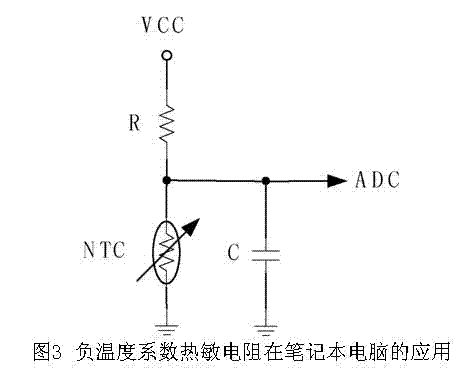

       图3为典型负温度系数热敏电阻的应用电路。利用笔记本电脑嵌入式微控制器的模数转换器 (ADC) 所读到的电压值推算出NTC的电阻值，因而推算出环境温度。利用负温度系数热敏电阻测量温度时误差很大，误差来源包括NTC本身的误差、提升电阻的误差、偏压电源 (VCC) 的误差、ADC的误差及测量噪声所造成的误差。从成本考虑，如果只考虑负温度系数热敏电阻本身的价格，这是一个廉价的解决方案。但若把偏压电路和额外的ADC成本一并考虑进去，成本可能增加。

       集成温度传感器

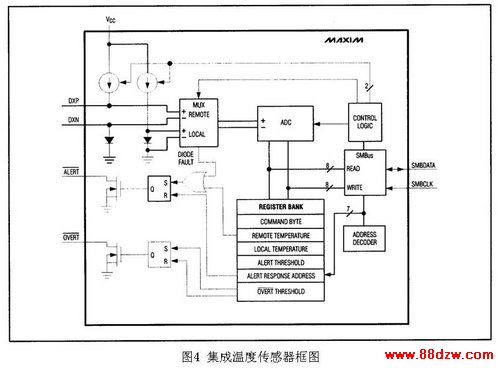

       集成温度传感器是目前笔记本电脑普遍采用的温度传感器，具有精确度高、响应速度快、体积小、功耗低、软件界面控制方便等优点。图4为典型集成温度传感器框图。温度检测的主要机制为集成温度传感器内部的电流 源和ADC，集成温度传感器的工作原理是利用半导

体PN结正向压降在不同的温度下具有不同导通压降的特性进行温度测量的。由半导体PN结伏-安特性曲线：


       ID：二极管的正向电流，IS：二极管的反向饱和电流，VD：二极管的正向压降。

       n：二极管的理想因素(一般约为1)，k：波尔兹曼常数 (1.38×10-23 joules/K)。

       T：绝对温度K，q：一个电子的电荷 (1.6×10-19 C)

       因为，因此我们可以将式 (2) 简化为
