集成温度传感器LM94022及其应用(图),标签:传感技术知识,传感器与检测技术,http://www.88dzw.com图3 LM94022的基本应用电路
接电容负载的电路如图4及图5所示。图4与图5的差别是负载电容容量不同:当负载电容CLOAD<1100pF时,用图4电路,当CLOAD>1100pF时,用图5电路。图5中RS值与CLOAD大小有关,如表4所示。图4及图5中均未画出确定灵敏度的GS0及GS1端的连接。

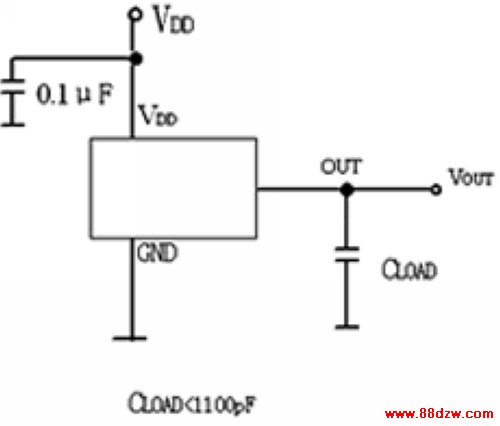

图4 接电容负载的电路图(CLOAD<1100pF)

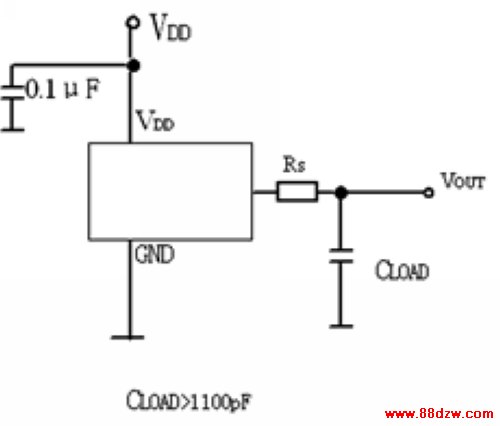

图5 接电容负载的电路图(CLOAD >1100pF)

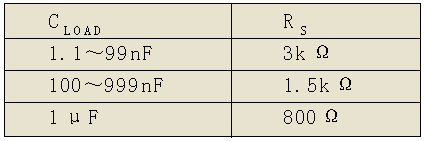

表4 CLOAD值与RS的关系
当LM94022直接与ADC(或微处理器中的ADC)接口时,开始工作时,LM94022的推挽输出端能向ADC中的Cin充电,如图6所示。

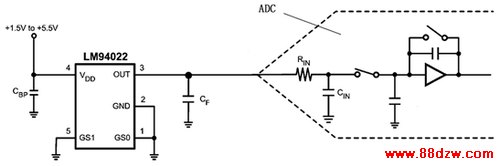

图6 LM94022与ADC接口电路图
应用电路举例
1 增加关闭控制功能的电路
LM94022是低功耗器件,为实现多路温度测量,可采用关闭控制,在断开VDD时,OUT端呈高阻抗。可以在LM94022的VDD端接一个反相器(见图7)或接一个两输入与门来实现关闭(见图8)。两者的区别是,前者施加高电平时实现关闭;后者是施加低电平时实现关闭。

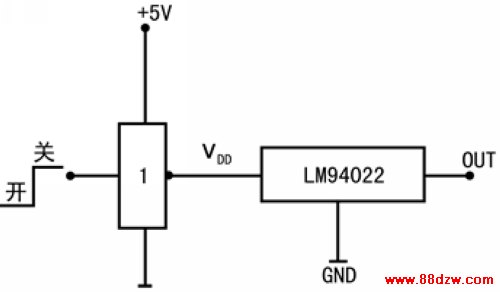

图7 LM94022接反相器实现关闭功能

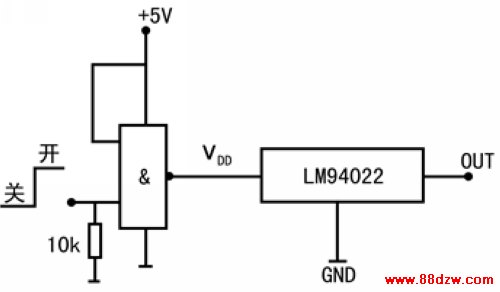

图8 LM94022接两输入与门实现关闭功能

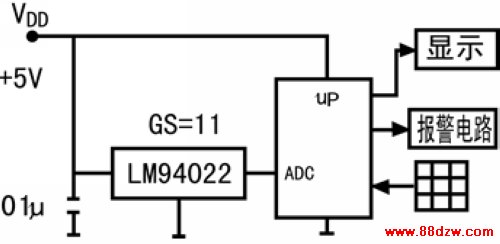

图9 数字温度计电路
2 数字显示温度计
图9是一种数字温度计,其测量温度范围-40~+125℃。LM94022检测的温度转换成模拟信号电压输出,其输出电压直接与带有ADC的微处理器接口,往ADC变换后的数字信号由微处理器进行处理后转换成相应的七段码,送温度显示(数码管),若采用微处理器对传感器作软件线性补偿,可提高测温精度。数字键出可输入报警温度给微处理器,若检测到的温度超过报警温度时,微处理器输出信号,使报警电路发出声、光报警。微处理器的I/O口还可输出开关控制信号,对温度实现简单的开关控制(这部分在图9中未画出)。
