三，电路原理图CAD 软件

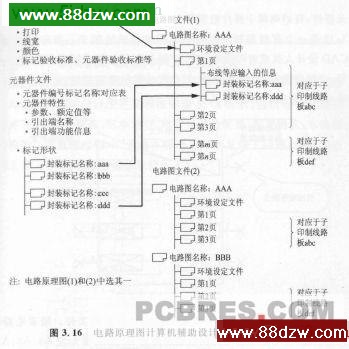

　　电路原理图CAD 软件由环境设定文件、电子元器件文件和电路图文件三个文件组成，参见图3. 16 .

环境设定文件中只有通用环境设定文件。

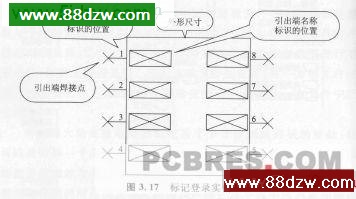

　　电子元器件文件为印制线路板CAD 软件和电路原理图CAD 软件的共用文件，而且是由这里的电路原理图CAD 设计人员确定后，提供给印制线路板设计人员采纳的;当二者合用一个电子元器件文件时，这个电子元器件文件习惯上称为电子元器件(数据)库。在其文字形式的文件中，有贴片式电子元器件与图中符号、位置、标记相对应的列表与电子元器件特性信息。其中，在互联网上有大量关于贴片式电子元器件特性的信息，可供设计人员查询选用。由于在电路原理图CAD 阶段不存在印制线路板中的分层问题，因此在同-个电路图中有可能容纳大量的电子元器件，而对每一个电子元器件都应当严格管理、认真登录。在登录中，有的电子元器件可能是有封装标记的电子元器件，有的则属于裸片组装即有标记而没有封装的电子元器件。图3.17 是一个有封装标记的电子元器件登录的例子。当印制线路板CAD 设计人员或者印制电路的组装人员发现电子元器件的名称、型号、引线脚的位置、焊盘位置、焊点尺寸等出现差错时，必须马上反馈给电路原理图CAD 设计人员，并进行统一更改。

　　电路图文件是一个含有实际电路设计信息的文件。随着电路的大规模化，打印出来的电路图纸迅速地由B5 图纸增大为A4 、A3 ， A2 ，甚至于Al 都不够用了，因此人们采用了图3. 16 所示的将整个电路图分割开来的方法。在一个电路图文件中可以设定由若干页面组成，在不同的页面之间靠集束连接线连接起来，并在不同页面的同一个连接线处标以相同的标志，采用相同的名称。分割前的整个电路转换成的印制线路板组，称为母印制线路板;而被分割后的一块块的印制线路板，则称为子印制线路板。子印制线路板所涉及的电路范围有时候与由整个电路图分割的页面是一致的，有时候是不一致的;在二者不一致时，电路图文件中的更详细分类的文件，有的公司是按照页面划分的，也有的公司是按照子印制线路板划分的。在电路图设计时，应当注意将其设计成能够对一块块的子印制电路分别进行网络参数测量的结构形式。
