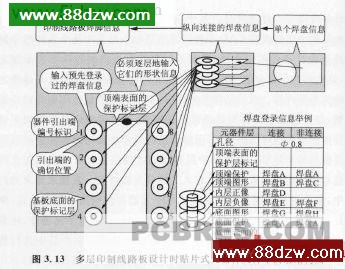

　　电子元器件文件包括文字文件和图形文件两部分。文字文件中有贴片式电子元器件列表与电子元器件特性信息。一般说来，电子元器件文件中也给出多层印制线路板的层结构图，参见图3.13 ;不过，对照图3.10 的层结构图可以发现，二者无论在形式上还是在内容上都完全不一样。在电子元器件列表中，应当注明每一个电子元器件是搭载在A 面还是B 面。单个焊盘信息中应标明是圆形焊盘还是方形焊盘或异型焊盘，并且对它们进行编号，而且为了避免该编号与电子元器件引出端编号之间出现混淆，通常采用字母编号的形式，例如焊盘A 、焊盘B 等。在纵向连接的焊盘信息中，要标明局部层间导通孔与哪-层的编号为多少的焊盘相连接以及在哪一层没有与其相连接的焊盘。在印制线路板的焊脚信息中，包含了预先登录过的焊盘信息、各种线面信息、电子元器件引出端的焊点编号等。

　　将贴片式元器件文件中的层结构图3. 13 与整个印制线路板层结构图3.11 结合起来，才能清楚地了解每个焊盘在各层中插入的时间和位置，这就是贴片式电子元器件连接层位图3.14 的功能。本图是照常例，将贴片式元器件搭载在A 面的例子。如果是搭载在B 面，文件中要专门注明。

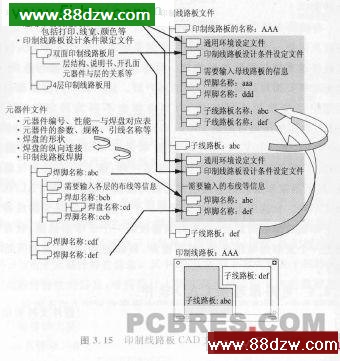

　　印制线路板文件实际上是载入印制线路板设计信息的文件，其文件结构如图3. 15 所示。印制线路板的设计首先从选择设定条件的文件开始，在进行印制线路板设计时，前面所介绍的通用环境设定文件会自动地添加进来。正如本章第3.1 节的"从产品的系统规划到印制电路正式生产的整个过程"部分的内容中所说的，为了使整个系统电路的印制电路板减小尺寸、减薄厚度、减轻重量、缩小体积，并可以为日后留有允许升级以及更换元器件的功能，通常将整个系统的全部电路分割成若干块印制电路，而每一块印制电路都称为一个子印制电路，每个子印制电路所对应的印制线路板就称为子印制线路板;将这些同一个系统电路的子印制线路板组合到一起，就构成了一个完整的系统电路，这种组合起来的印制线路板称为母印制线路板。有关
子印制线路板的设计全部集中于子印制线路板文件内，其内容包括贴片式电子元器件的焊脚、与母印制线路板(或者与其他子印制线路板)相连接的焊脚以及导电带图形的信息。而关于子印制线路板的排列位置、角度、它们相互之间的连接以及它们与母印制线路板之间的连接信息则放置在母印制线路板文件中。母印制线路板与子印制线路板都应当进行严格的命名，因为母子之间具有严格的对应关系，二者之间的连接焊脚在双方的文件中必须进行对照确认，以防止数据丢失。当一方的文件变更时，另一方的文件必须及时地随之变更，并检查一方的变更会不会在另一方文件中产生冲突。

　　有关将大的完整电路分割成若干个子印制线路板的好处，也可以从另外一个角度感受得到。那就是随着我国进入WTO ，我国的经济越来越与国际市场接轨。具体到我们印制电路行业，不可避免地将要面对范围更为广阔的用户群。且不说不同国家和地区的用户可能使用不同的语言;其电惊也不再为固定的220V 、50Hz ，电源电压则可能是100V 、115V 、120V 、126V 、127V 、190V 、200V 、230V 、240V 、250V; 电源频率除了50Hz 外，也可能是60Hz; 广播频段的覆盖范围也可能不一样;除了罗马尼亚与朝鲜外，其他国家和地区的电视制式也都与我国大陆的电视PAL/D. K制式不同。从这里也可以体会到将一个大的完整电路分割成若干个子印制线路板的好处，必要时只需改动一个子印制线路，就有可能把一个复杂的电压差异、频率差异、频段差异、制式差异问题解决了。
