报警系统中选用何种探测器，主要是根据实际应用中可预见的入侵方式、防护范围、安装方式以及功能要求及性价比这几点去考虑。

根据入侵方式，可以选择移动入侵探测器（被动红外探测器或者被动红外与微波复合探测器）、震动探测器、玻璃破碎探测器、光电对射探测器或者其他类型的探测器。有时候也会在一个区域内同时选用不同类型的探测器以满足较高的安全等级，关键在于入侵风险和手段的评估。

根据防护范围，可以按照防范区域面积，选用符合探测范围的探测器。不能选用探测范围达不到防范区域要求的探测器，但也不需要选用探测范围过大的探测器，比如房间范围10m X 10m，此时选用长距离的探测器就不合时宜。所有正规的探测器都会有相应的探测范围指标，这点在选型时必须要明确。

安装方式主要考虑防范空间内探测器的可能安装方式。对于移动入侵探测器，绝大部分采用的是壁挂式安装，但在某些特殊场合，比如大厅等，没有办法采用壁挂式安装，此时可以考虑采用吸顶式安装探测器，当然也可以采用普通壁挂式探测器配置吸顶式支架来实现。　功能要求方面，应该根据环境要求以及用户的实际需求来选定，比如用户提出防范空间内可能会有宠物，此时应该选用带防宠物功能的探测器。另外我国东南沿海等地区夏季闷热潮湿，影响探测器的探测性能，此时应该选用带有较好的温度补偿特性的移动探测器。

选择合适的安装位置是使移动入侵探测器发挥最佳效能的关键点，而往往这一点最容易被初次涉及防盗报警系统安装的技术人员所忽略或者误解。

所有的被动红外入侵探测器其探测范围从俯视图看都是一个扇形，要使探测器有最佳的捕捉信号能力，最简单的方法就是必须使入侵的路径横切该扇形的半径，这个往往是初次接触报警系统的安装人员最容易忽略的，而且有很多安装人员往往以为将被动红外探测器正对侵入路径犹如摄像机对着出入口是理所当然的安装方式，这是最大的误解，这样安装的探测器其效能是最差的。

如图一所示，该探测器对于这样的入侵将会有最灵敏的探测性能。如图二所示，入侵路径不横切扇形区域将不会有良好的探测器性能。图三所示的是为了减少盲区并最大化的提高探测性能，可以在同一个区域内安装多个探测器来实现。

安装位置的实际应用：

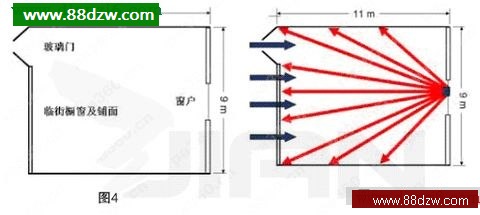

下面是一个实例，来具体了解安装位置的实际应用。如图四所示，是一个简单的临街铺面，其最容易受入侵的位置应该是其玻璃门、临街橱窗铺面以及后墙窗户。

在这个实例中我们选用BOSCH的蓝色系列被动红外探测器BLP1进行设计，其探测范围是11m X 11m，可以满足距离上的要求。那该探测器安装在哪个位置才会获得最佳的探测性能呢？

先看一下图五中探测器的安装位置，此时从玻璃门入侵的路径横切扇形相当一般，而且探测器正对着玻璃橱窗铺面，很容易引起误报，这是一个错误的安装方式。

让我们再看一下图六中探测器的安装位置，此时入侵路径横切扇形也很一般，且给临街大门及橱窗入侵留下了不少探测器盲区，这也是一个错误的安装方式。

同样道理，图七和图八没有很好的实现入侵路径横切扇形，也没有很好解决正对玻璃的问题，因此也不是正确的选择。
