         主板的接口用得最多的是ps/2（鼠标键盘），LPT（打印机），IDE端口（硬盘光驱），VGA端口（显示器）。因为要经常用到，所以损坏的几率比较高，不过这几个部分的线路图很简单，维修起来也比较容易，下面我就给大家介绍一下这些接口的线路图：

         一、主板键盘、鼠标口维修

         说明：

　　　1、4针是信号线，对地打阻值数值600左右，且相差不大，6针为供电脚，大多由电源红线提供，有时也会通过跳线再与供电相连，其它针为地线或空脚

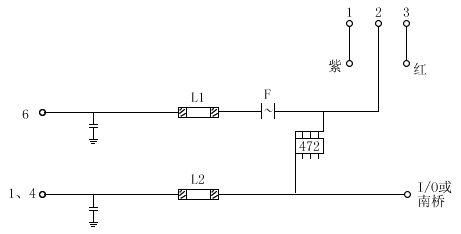

        上图是键盘、鼠标接口的电路图，紫线供电是为了实现键盘开机，网络唤醒，挂起到内存等功能（跟开机有关的电路都是由紫线供电）

　　　2、键盘、鼠标口损坏检修

　　　(1)、如果对阻值比正常值高，屈向于无穷大：查电感、保险（故障率高）、I/O、南桥（故障率低）、跳线

　　　(2)、比正常值低，屈向于短路：查电容、I/O或南桥

　　　(3)、如果对阻值正常，可能为接口、BIOS、I/O或南桥损坏


　　　二、主板USB接口

　说明：
　　　1针为供电脚，大多由红线提供，因此常与鼠标键盘的供电同路，2、3针为信号线，对地阴值500左右，且相差不大，4针为地线。

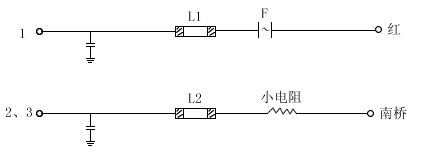

           上图是USB接口电路图，USB口大多由南桥管理，在主板能点亮的情况下，南桥较少损坏，一般是相关的电容、电感、保险损坏引起的故障。

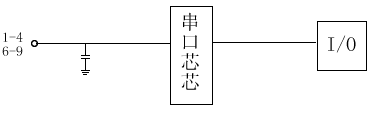

　      三、COM口

　　　说明：

　　　1-4、6-9针为信号线，对地数值1000-1700，5针为地线
