　　　如果COM口不能用，更换相关的电容或串口芯片

　　　四、打印口（LPT)



　　　说明：

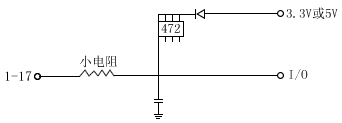

　　　1-17针为信号线，对地阻值600左右，18-25针为地线



         打印口（LPT）不能用，一般是相关的电阻、电容、二极管引起的，如果热插拔打印口引起主板不亮，一般为I/O损坏。

　　五、IDE口（硬盘、光驱接口

         1-9、11-20、22-29、36-39为信号线，对地数值600左右且相差不大，其第1针为复位信号测试点，对地数值与其它可能会相差很大，可通过测量电压跳变来判断好坏，第20针、27针可能为无穷大，为正常现象，其它什为地线或空脚。

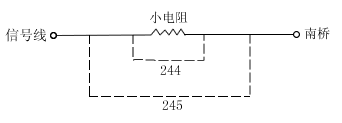

　　IDE的故障由信号线与南桥之间所连的元器件引起，别外南桥虚焊、实时晶振损坏、BIOS出错、软件设置错误、主板供电滤波不良等也会引起类似IDE故障

　　FDD软驱口所有信号都与I/O芯片相连，FDD口不能用多半是I/O芯片损坏，应直接更换I/O芯片

　　六、集成显卡电路

　　上图为主板集成显卡的底视图，1-3针分别为红、绿、蓝三基色，对地数值75-180；13、14针为行场同步信号，对地数值380左右；12、15针为标识脚，其它针为地线或空脚 。

　　维修方法：

　　1、主板在内存被检测通过，或都插PCI显卡能亮的情况下集成显卡不亮再检修。

　　2、集成显卡一般集成在北桥内部，如果是以上情况则北桥损坏较少，一般是从接口到北桥之间的电阻、电感、二极管（型状像快恢复二极管）损坏，以及BIOS出错、北桥虚焊引起的故障。























上一页  [1] [2]
