笔记本电脑TFT液晶显示器件工作原理
[10-10 20:42:03] 来源:http://www.88dzw.com 电路学习 阅读:8307次
文章摘要: TFT液晶显示器件是在液晶屏的上玻璃和下璃璃之间罐入有机液晶原料,将液晶灌入两个列有细槽的平面之间才能正常工作。在下基板上光刻出行扫描线和寻址线,构成一个矩阵,在其交点上制作出TFT有源器件和像素电极,其工作原理如图11所示。同一行中与各像素串联的场效应管(FET)的栅极是连在一起的,故行电极x也称栅极母线。而信号电极Y将同一列中各FET的漏极连在一起,故列电极也称漏极母线。而FET的源极则与液晶的像素电极相连。为了增加液晶像素的驰豫时间,还对液晶像素并联上一个合适电容。当扫描到某一行时,扫描脉冲使该行上的全部FET导通。同时各列将信号电压施加到液晶像素上,并对并联的电容器充电。该液晶

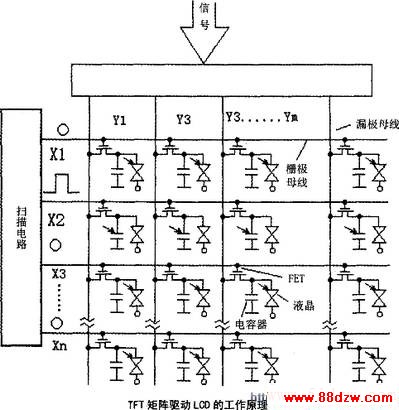

笔记本电脑TFT液晶显示器件工作原理,标签:学习园地,http://www.88dzw.comTFT液晶显示器件是在液晶屏的上玻璃和下璃璃之间罐入有机液晶原料,将液晶灌入两个列有细槽的平面之间才能正常工作。在下基板上光刻出行扫描线和寻址线,构成一个矩阵,在其交点上制作出TFT有源器件和像素电极,其工作原理如图11所示。同一行中与各像素串联的场效应管(FET)的栅极是连在一起的,故行电极x也称栅极母线。而信号电极Y将同一列中各FET的漏极连在一起,故列电极也称漏极母线。而FET的源极则与液晶的像素电极相连。
为了增加液晶像素的驰豫时间,还对液晶像素并联上一个合适电容。当扫描到某一行时,扫描脉冲使该行上的全部FET导通。同时各列将信号电压施加到液晶像素上,并对并联的电容器充电。该液晶单元格就显示一个点。这一行扫描过后,各FET处于开路状态,不管以后列上信号如何变化,对未扫描行上的像素都无影响,即在选址脉冲行脉冲消失后,C1维持液晶单元继续显示一帧时间,使占空比达到百分之百。这样移动多列的液晶平面矩阵就可以显示字符与图形。
对于笔记本电脑或者桌面型的LCD显示器需要采用的更加复杂的彩色显示器而言,还要具备专门处理彩色显示的色彩过滤层。通常,在彩色LCD面板中,每一个像素都是由三个液晶单元格构成,其中每一个单元格前面都分别有:红色、绿色和蓝色的过滤器。这样,通过不同单元格的光线就可以在屏幕上显示出不同的颜色。
LCD克服了CRT体积庞大、耗电和闪烁的缺点,但也同时带来了造价过高、视角不广以及彩色显示不理想等问题。CRT显示可选择一系列分辨率,而且能按屏幕要求加以调整,但LCD屏只含有固定数量的液晶单元,只能在全屏幕使用一种分辨率显示(每个单元就是一个像素)。
CRT通常有三个电子枪,射出的电子流必须精确聚集,否则就得不到清晰的图像显示。但LCD不存在聚集问题,因为每个液晶单元都是单独开关的。这正是同样一幅图在LCD屏幕中为什么如此清晰的原因。LCD也不必关心刷新频率和闪烁,液晶单元要么开,要么关,所以在40~60Hz这样的低刷新频率下显示的图像不会比74Hz下显示的图像更闪烁。不过,LCD屏的液晶单元会很容易出现暇疵。对1024×768的屏幕来说,每个像素都由三个单元构成,分别负责红、绿和蓝色的显示,所以总共约需240万个单元(1024×768×3=2359296)。很难保证所有这些单元都完好无损。最有可能的是:其中一部分已经短路(出现“亮点”),或者断路(出现“黑点”)。所以说,并不是如此高昂的显示产品并不会出现瑕疵。
LCD显示屏包含了在CRT技术中未曾用到的一些东西。为屏幕提供光源的是盘绕在其背后的荧光管。
有些时候,会发现屏幕的某,部分出现异常亮的线条。
也可能出现一些不雅的条纹,一幅特殊的浅色或深色图像会对相邻的显示区域造成影响。此外,一些相当精密的图案(比如经抖动处理的图像)可能在液晶显示屏上出现难看的波纹或者干扰纹。
现在,几乎所有的应用于笔记本或桌面系统的LCD都使用薄膜晶体管(TFT)激活液晶层中的单元格。
TFT LCD技术能够显示更加清晰、明亮的图像。早期在快速显示图像时往往会产生阴影,影响视频的显示效果,因此,如今只被应用于需要黑白显示的掌上电脑,呼机或手机中。
六、LCD介绍1.LCD液晶显示屏自1968年问世以来,随着技术的不断完善和成熟,其应用日趋广泛。而自1985年世界第一台笔记本电脑诞生以来,LcD液晶显示屏就一直是笔记本电脑的标准显示设备。LCD通常有DSTN、TFT、HPA三种。这三种LCD各有优势,在笔记本电脑的发展历程中发挥过不同的作用。
2.DSTN是由超扭曲向列型显示器(STN)发展而来,由于DSTN采用双扫描技术,因而显示效果较sTN有大幅度提高。笔记本电脑刚出现时主要是STN,其后是DSTN.STN和DSTN的反应时间较慢,一般为300 ms左右。用户能感觉到拖尾(余辉),一般俗称为“伪彩”.
