笔记本电脑TFT液晶屏的结构
[10-10 20:42:03] 来源:http://www.88dzw.com 电路学习 阅读:8221次

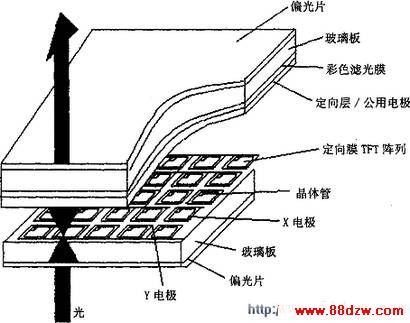

文章摘要:1.TFT薄膜晶体管显示屏是由显示电极、玻璃极板、透明电极、液晶层、MOSFET阵列、基板、信号存储电容器以反FET组成。如图(a)所示。TFT液晶显示器,在其液晶屏的玻璃基板上制作TFT矩阵,它是在基板上蚀刻上扫描线和寻址线(即行、列线),并将其组合成一个个矩阵,再在其交点上制作所有元器件和像素电极,组成液晶单元格,如图(b)所示,再在上面玻璃基片上制作彩色滤色膜。下面的FET相连的液晶像素与上面彩色滤光膜上的滤光单元一一对应着。FET位于扫描电极和信号电极的交叉点处,它的漏极和源极分别与信号电板和像素电极。2.相连。栅极与扫描电极相连,上玻璃基片内表面为连成一片的透明公共电极,与之相对的下
笔记本电脑TFT液晶屏的结构,标签:学习园地,http://www.88dzw.com 1.TFT薄膜晶体管显示屏是由显示电极、玻璃极板、透明电极、液晶层、MOSFET阵列、基板、信号存储电容器以反FET组成。如图(a)所示。
TFT液晶显示器,在其液晶屏的玻璃基板上制作TFT矩阵,它是在基板上蚀刻上扫描线和寻址线(即行、列线),并将其组合成一个个矩阵,再在其交点上制作所有元器件和像素电极,组成液晶单元格,如图(b)所示,再在上面玻璃基片上制作彩色滤色膜。下面的FET相连的液晶像素与上面彩色滤光膜上的滤光单元一一对应着。FET位于扫描电极和信号电极的交叉点处,它的漏极和源极分别与信号电板和像素电极。
2.相连。栅极与扫描电极相连,上玻璃基片内表面为连成一片的透明公共电极,与之相对的下玻璃基片内表面制作透明的FET矩阵。

TFT上玻璃是一整块公共电极,如果是彩色显示,还要在用微细加工方式制作上与下面矩阵像素对应的R(红)、G(绿)、B(蓝)三种颜色的滤色膜,如图8所示。最后,将上,下玻璃极板上下对齐,经过封盒、灌注,堵孔,编振片等一系列工艺制成,TFT有源矩阵液晶件。
