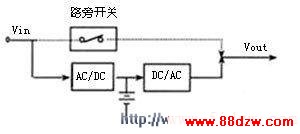

　　图2 带旁路开关的双变换UPS电路图

　　在线互动式单变换结构

　　在线互动式单变换UPS是典型的三端口结构，其工作模式属于并联调整范畴。主要应用对象是对交流电压的精度要求不太高计算机的。在线互动式单变换UPS省去了输入整流器和充电器，充电器由称为双向变换器的逆变器充当，其工作方式类似于上述的经济运行模式，其效果也是在线式的，即当市电在一定范围中变化时，负载主要由经过粗稳和滤波的市电提供，只有当市电异常时，才由逆变器全力向负载供电，这时的功能和双变换结构一样。这种结构以APC Smart和Matrix系列为代表，该系列有着很强的网络功能和可靠性，电磁兼容功能比那些未通过相应标准的双变换UPS好得多。鉴于在线互动式单变换结构的优越性，目前已有不少做双变换UPS的制造商也增加了在线互动式单变换结构的UPS品种。由此可以看出单变换UPS结构的生命力，其主要的不足就是输出电压稳定度不如双变换高，对输入功率因数也无调整作用。
