    本系统还设计了应急情况处理;在紧急情况下,设置交通灯状态。全 红为东南西北所有方向禁止通行;南北红、东西绿为南北方向禁行,东西方向通行;东西红、南北绿为东西方向禁行,南北方向通行。

  2.各模块设计

  (1)单片机及键盘控制模块单片机采用89C52。对交通灯的控制主要用其中的计数器定时来完成。一方面要完成对各模块的控制,另一方面也要协调好各模块的时序及口线冲突问题。

    键盘采用7289串行控制。包括数字键0-9、时间设置键、回车键、紧急情况控制键、模式转换键、手动控制键及恢复键,时间设置可分别设计各方向的通行时间,其设置的时间应符合以下公式:

    Tlrl=Tg2+Ty2+T12+T11

    Tgl=Tml+Trtl

    Tr2=Tgl+Tyl+Tll+T12

    Tg2=Tm2+Trt2

    模式转换功能为根据交通状况切换到预先设定好的通行时间模式,或切换回原来模式。手动控制为手动控制各个方向的通行时问,具有灵活的特性。恢复键是从紧急状态或手动控制状态返回正常状态。

    (2)LCD和LED显示模块LED用来实现倒计时功能,可直接从7289的接口上接过来,其控制较为简单。

    LCD用来显示提示信息及在时间设置时的提示功能。

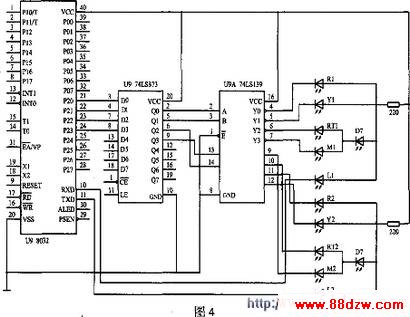

    (3)交通灯演示模块交通灯用发光二极管代替,因为P2口过一段时间后其值会发生变化,故采用P2口加锁存器和P3口一起来控制。其电路图如图4。

    软件系统

    流程图如图5所示。


    根据方案设计的要求,调试过程共分三大部分:硬件调试、软件调试和软硬联调。

    1.硬件调试

    (1)交通灯演示电路的调试交通灯模块由多个发光二极管组成,接线繁琐,极易出错。检查二极管无故障、导线无断线、连线接头无互相搭联后可先写一个软件调试程序,依次检查东南西北方向的指示灯(发光二极管)是否点亮;若未点亮,则可能是连线接错。根据灯的亮灭情况依次查找直到电路正常工作为止。

    (2)倒计时电路调试  倒计时电路主要由数码管组成。当交通灯程序写好后,倒计时的显示可与最小系统板上两组数码管显示比较(系统板上的这两组数码管用以检查倒计时工作情况)。

    (3)语音提示电路的调试本系统采用现成的语音板。语音板上电后若不能工作,可将录音板首先复位,然后录音,再重放。依上操作,直到语音板正常工作。

    (4)其它电路的调试主要看接口以及连线是否正确。

    2.软件调试

    本系统的软件系统很大,全部采用汇编语言编写,除语法与逻辑差错外,当确认程序没问题时,直接下载到单片机仿真调试。采取自下到上的方法,单独调好每一个模块,最后完成一个完整的系统调试。
