　　在图3的方框图中，输出部分就是末级基色矩阵输出电路。三个色差信号和亮度信号都送入这个矩阵电路，经矩阵运算而得到R、G、B三个基色信号。这三基色信号加到彩色显像管的三个阴极上，便能推动显像管在荧光屏上得到三个相应的基色光输出。

　　这样，整个解码器就正常地完成了解码工作。以上提到的各种信号波形，在图3方框图中已标明了具体的部位，可以增强对解码工作过程的理解，也便于检查解码器故障时分析。

　　6.扫描电路扫描电路分为场扫描和行扫描两大部分。场扫描电路由场振荡、锯齿波形成、场激励和场输出以及场线性补偿等几部分电路组成。它给场偏转线圈提供幅度、频率和线性符合要求的锯齿波电流。行扫描电路由鉴相、行振荡、行激励和行输出以及行线性补偿等几部分电路组成。它给行偏转线圈提供幅度、频率和线性符合要求的锯齿波电流，同时还给整机提供必要的高、中、低压电源。整个扫描电路的功能和方框组成，黑白机与彩色机类同，但彩色机要求更高。例如：显像管阳极高压，黑白机为9~16 kV左右，而彩色机为20 kV以上；当和黑白机屏幕相同时，彩色机要求行、场偏转功率较大；对于AFC电路，彩色机要求相位偏移更小，特别是用行逆程脉冲作为色同步信号的选通脉冲时，为了保证选出色同步信号的稳定性，要求AFC的相位变化较小。另外，当同样大小屏幕时，由于彩色机扫描电路的电压、电流、功率都比黑白机大，因此，对彩色机扫描电路的元件质量要求也较高。

　　7.电源电路黑白电视机一般用变压器降压、整流、滤波及串联调整型直流稳压电源来获得低压直流电，此电源受电网变化影响较大，电源电路中不一定加有保护电路。但彩色电视机的主电源一般为220 V左右，并都采用开关式稳压电源，此电源受电网变化影响小，往往加有行过流、场过流。高压过高及主电源过压或欠压等多种保护电路。一旦扫描或显像管有关电路或其他电路出现异常，电源便处于自动保护状态，无主电源输出，避免整机受更大的损害。但由于加入了各种保护电路，使得电源和整机电路显得更加复杂，排除故障也就更加困难。

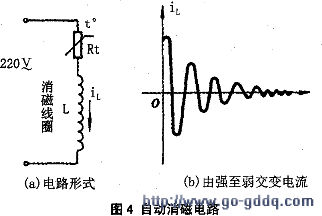

　　8.自动消磁电路（AOC）自动消磁电路是由正温度系数的热敏电阻和消磁线圈串接在一起的电路，如图4（a）所示。消磁线圈通常是安装在显像管外部的磁屏蔽罩上。自动消磁电路并接在220 V交流电源上。接通电源时，由于热敏电阻在冷态时阻值小，使消磁线圈中通入较大的交变电流，这一交变电流使显像管内及其周围产生一个很强的交变磁场，又使热敏电阻的阻值迅速增大。因此，流过消磁线圈的电流也就迅速减小到一个很小的值。这一过程仅需3~4s,在这一过程中消磁线圈中流过由强至弱的交变电流（如图4（b）所示）。  由此产生由强至弱的交变磁场，将显像管内的金属部件受到磁化以后产生的杂散磁场消除。每开机一次，ADC便自动消磁一次。当磁场强度衰减至0.3安匝以下时，消磁线圈中残留的磁场对电子束运动没有影响。
