  b ．自动S校正电路

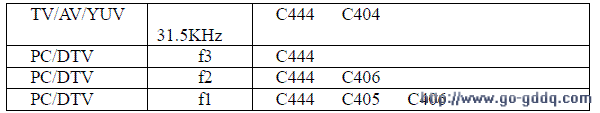

  H 心输入信号的行频变化范围很宽，而信号的行频越高，所需的2校正量越大，需要2电容的值就越小，如果行偏转电路仍串联固定不变的2校正电容，就无法保证不同行频时光栅不同程度的2失真都满足要求。因此，本机增加了行频识别电路，根据信号行频自动分段切换2电容。CPU 第13 脚为行频检测输入脚，各路输入的行同步信号经切换后一路送入TDA9332 产生行振荡脉冲，另一路经Q008 反向后送入CPU 第13 脚，CPU 对同步信号计数，多次确认后读出行频并判断其属于哪一个行频段，再控制相应的2电容，使其接通或断开。PC、HDTV 模式下2电容根据行频分三段控制，其中27K < fl < 32K 、32K ＜f2＜36K 、36K ＜f3＜40K ，其中，招段的2电容为C4 料，此电容始终接通，当输入信号行频在此范围内，其他的2电容全部断开。几段的2电容由CPU 第6 脚控制，低电平时接通C406 ，高电平断开。当输入信号行频为fl 段时，CPU 第6 脚、第5 脚都为低电平，C405 、C406 同时接通。TV/AWYUV 模式因为重显率的要求与PC不同，2电容（C404 ）单独由CPU 第20 脚（2l ）控制，TV/AV/Y UV 模式下导通，PC、DTV 模式下断开。各种模式下的2电容列表如下：

  2电容的控制是通过场效应管来完成的，其工作原理说明如下（以C406 控制为例）: 当CPU 识别到信号行频处于几段时，23 为低电平，Q 404 截止，在行扫描正程期间1 ZV 电源通过R405 、R405A 、D401 向电容C401 充电，逆程期间D401 截止，电容C401 通过R402 放电，但充电速度很决且时间长，放电时间漫、时间短，电容上维持一定电压，经过几个周期后C401 上的电压稳定为1 ZV ，且在行周期内保持不变，Q404 栅极和源极之间加上固定压差，场效应管导通，C406 则接通。R405A 的作用是衰减干扰信号，保证场效应管不会误导通。若某种模式2电容切换错误，则会出现方格信号两边大、中间小，或相反情况。判断2电容是否接通，可用万用表250V 交流档直接测量电容两端电压，有几十伏电压则说明接通，无电压则表明断开。C．动态聚焦电路
  HID 在做显示器使用时，对四角的聚焦胜能要求较高，因Wlnd0W2桌面显示时，字符主要集中在左半边及右下脚，若四角聚焦胜能不好，对视觉会有很大影响。因此，为做到中心及边角聚焦良好，就必须将一动态电压加到聚焦极，动态调整显像管电子透镜到荧光屏不同点的焦距，这样的电路为动态聚焦电路。因本机要支持2VGA 模式，所以在行场方向均采用了动态聚焦。若电容上流过线胜锯齿波电流，则电容上电压为抛物波，只要将这一抛物波反相并放大到所要求的幅度，即可实现最佳聚焦。本机从2电容两端取出抛物波电压，经R414 、C416 祸合输入到升压变压器T403 反相放大，另外，将放大后的场抛物波从C410 上取出，经Q414 共基放大加到T403 次级，则输出为行场叠加的抛物波，将此电压通过R416 送入高压包14 脚动态聚焦输入端，即可实现行场方向的良好聚焦。在变压器一定的情况下，调节电容C416 的大小，可改变行抛物波的输出幅度，电容越大，输出电压越高。Q414 供电由T403 第3 脚输出的行脉冲经D4 巧、C423 整流滤波得到500V 电压。调整( R423+R422 ）刚25 的值，可改变场抛物波幅度。动态聚焦电压的幅度因显像管而异，一般为600-500VPP0
  d 地磁校正（旋转）电路
  当显像管受到地磁场的作用时，会使电子束偏转，造成水平线倾斜，为了校正这种倾斜，特增加了旋转线圈，通过改变线圈上电流的方向和大小，可抵消地磁场对电子束的影响。电路工作原理如下：CPU 第4 脚输出PWM 脉冲，经R3 巧、C314 滤波后变为直流电压加到Q302 基极，通过调整脉宽，调节此电压大小，可改变Q303 、Q304 推挽输出电压，从而改变旋转线圈上电流的大小和方向。当脉宽为。时，Q302 截止，16V 电源经R316 、R317 、Q304 BE 极流过旋转线圈通过Q305 CE 极到地，随着脉宽的增加，Q302 逐渐导通，Q304 基极电压逐渐下降，流过线圈的电流逐渐减小，当Q304 基极电压为7V 时，线圈上电流为。；随着脉宽继续增加，Q302 逐渐趋于饱和，Q304 截止，Q303 导通，电流从12V 经Q306 CE 极流过旋转线圈通过Q303 CE 极到地，电流方向改变，当Q303 饱和时，反相电流达到最大值。
