    (1)静态工作点的计算

    在实际应用电路中，往往静态工作点是可以调节的，这是为了满足三极管
参数的离散性而设计的，通过其静态工作点的调节，以使放大电路获得最佳的工作性能(最大不失真状态)。我们在进行电路分析时，VCC为13．5V，假设1RP1接入电路的阻值为300kΩ(假设)，由于实际流入三极管基极的电流很小，忽略该电流对基极电位的影响，由此可以计算出：

    三极管静态计算：

    (2)动态分析

    电路中电容．1C2隔直通交，实现了信号的耦合而使直流电源不影响信号源的工作。在分析电路的动态时，由于流过三极管基极的电流和发射极电流不是同一电流[IE=(1+β)IB]，所以不能简单按照分压分流关系计算有关参数。

    动态计算：



    通过理论计算得出，电压跟随器具有电压放大倍数小于1而约等于1，输入电阻大，输出电阻小的特点。

    3．共射极放大电路

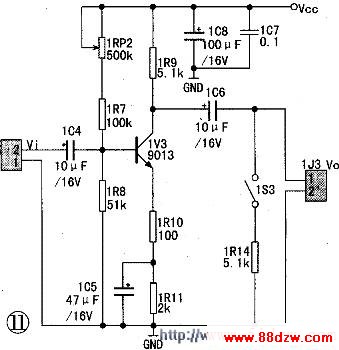

    由1V2、1V3组成放大电路都属于共射极放大电路，下面主要讨论1V3三极管组成的放大电路，见图11。而1V2组成的放大电路与1V3组成的放大电路原理基本相同，所不同的是1V2和1V1两级放大电路之间采用直接耦合方式，所以1V2的静态工作点受到1V1的静态工作点的控制(1V1的发射极电压即1V2的基极电压)。

    (1)静态分析

    将电路中电容视为开路，即可得到放大电路的直流通路。电路中采用分压式偏置设置其基极静态工作点，并且在发射极由1R10和1R11串联构成电流串联负反馈，能够稳定其静态工作点。与共集电路类似，设1RP2接入电路的阻值为40kΩ，我们可以计算出放大电路的静态工作点：


    通过计算可以看出。UB只与电源电压Vcc和基极分压电阻有关；IcQ的大小只与固定电压和发射极所连接的反馈电阻有关，而与三极管的电流放大系数β值无关，因此在更换三极管时，不会改变原先已调好的静态工作点。

    (2)动态分析

    分压式共射极放大电路的动态参数可由下面的公式计算：


    通过计算可以看出，共射极放大电路的电压放大倍数较大(-160)，式中的负号表示输出信号相位和输入信号相反；但输入电阻较共集电路小，而输出电阻较共集电路大。
