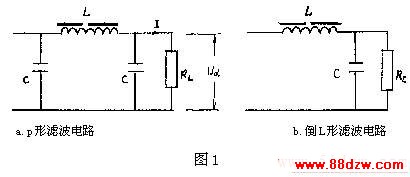

滤波扼流圈设计方法,标签:电子电路基础,http://www.88dzw.com 在电子设备中,将交流电经整流后得到脉动直流电,为了获得平滑的直流电流,必须采用电容滤波或电感滤波,以减少整流后的纹波电压,虽然许多小功率的整流电路,只需在整流后并联上一只大容量的电解电容器,即可满足要求。但对直流负载功率达几百瓦的整流电路,单靠电容器滤波是不够的,因为加大电容器的容量,它的体积也要增大,另外,当负载电流变化时,直流电压的波动也会增大,输出特性变差。如果在整流后采用一个滤波扼流圈,与电容器配合接成π形滤波电路,或者接成倒L形滤波电路,那么,滤波效果要好得多了,见图1所示。
如何确定滤波扼流圈的电感量 L?在图1中,先计算负载电阻的阻值:
(Ω)
那么,滤波扼流圈的电感量L可以根据负载电阻的大小,按下式计算电感量L:
(亨)
当电源频率f=50Hz时,则
(亨)
例如: 经整流、滤波后的负载电压为24V,直流电流I为5A。此时负载电阻=4.8Ω。那么要求滤波扼流圈的电感量L:
即电感量为5毫亨,直流电流为5A。
由于在滤波扼流圈中通过的是脉动直流电流,其中主要的是直流成分,也有少量的交流成分,即在交直流同时磁化下工作的。因此在铁芯中产生很强的直流磁通,甚至使铁芯中的磁通达到饱和状态。制造这样的扼流圈,在铁芯的磁路中都留有一定的空气隙lg以防止直流磁通的饱和。滤波扼流圈的铁芯体积V、线圈匝数N和空气隙lg,是由三个有相互关系的电气参数,即:电感量L、直流磁化电流I和线圈两端的交流的电压U~而决定的。
滤波扼流圈的匝数、和通过的直流电流,因而在铁芯中产生直流磁通,同时在直流电流中还含有纹波电压,因此在铁芯中也含有一部分交变的磁通,它叠加在直流磁通上,见图2所示。
