液晶显示器工作原理

文章摘要：3. “高分子散布型液晶显示器”（Polymer dispersed liquid crystal liquid crystal display），简称“PDLC型液晶显示器”。这种显示器的液晶组件构造如图13所示。高分子的单体(monomer)与液晶混合后夹在两片玻璃中间，做成一液晶盒。这种玻璃与上面所用的相同，是表面上先镀有一层透明而导电的薄膜作电极。但是不需要在玻璃上镀表面配向剂。此时将液晶盒放在紫外灯下照射使个单体连结成高分子聚合物。在高分子形成的同时，液晶与高分子分开而形成许多液晶小颗粒。这些小颗粒被高分子聚合物固定住。 当光照射在此液

液晶显示器工作原理,标签：电子电路基础,http://www.88dzw.com

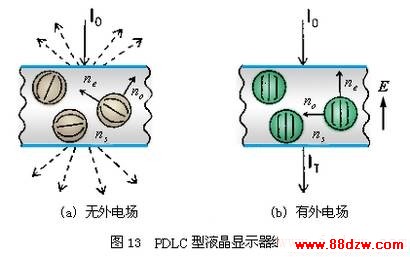

　　3. “高分子散布型液晶显示器”（Polymer dispersed liquid crystal liquid crystal display），简称“PDLC型液晶显示器”。这种显示器的液晶组件构造如图13所示。高分子的单体(monomer)与液晶混合后夹在两片玻璃中间，做成一液晶盒。这种玻璃与上面所用的相同，是表面上先镀有一层透明而导电的薄膜作电极。但是不需要在玻璃上镀表面配向剂。此时将液晶盒放在紫外灯下照射使个单体连结成高分子聚合物。在高分子形成的同时，液晶与高分子分开而形成许多液晶小颗粒。这些小颗粒被高分子聚合物固定住。 当光照射在此液晶盒上，因折射率不同，而在颗粒表面处产生折射及反射。经过多次反射与折射，就产生了散射(scattering)。此液晶盒就像牛奶一样呈现出不透明的乳白色。

　　足够大电压加在液晶盒两侧的玻璃上﹐液晶顺着电场方向排列，而使每颗液晶的排列均相同。对正面入射光而言，这些液晶有着相同的折射率n。如果我们可以选用的高分子材料的折射率与n相同，对光而言这些液晶颗粒与高分子材料是相同的；因而在液晶盒内部没有任何折射或反射的现象产生。此时的液晶盒就像透明的清水一样。
