液晶显示器工作原理

文章摘要：液晶显示器(LCD)是现在非常普遍的显示器。它具有体积小、重量轻、省电、辐射低、易于携带等优点。液晶显示器（LCD）的原理与阴极射线管显示器（CRT）大不相同。LCD是基于液晶电光效应的显示器件。包括段显示方式的字符段显示器件；矩阵显示方式的字符、图形、图像显示器件；矩阵显示方式的大屏幕液晶投影电视液晶屏等。液晶显示器的工作原理是利用液晶的物理特性，在通电时导通，使液晶排列变得有秩序，使光线容易通过；不通电时，排列则变得混乱，阻止光线通过。下面介绍三种液晶显示器的工作原理。 1.“扭曲向列型液晶显示器”（Twisted Nematic Liquid crystal di

液晶显示器工作原理,标签：电子电路基础,http://www.88dzw.com

　　液晶显示器(LCD)是现在非常普遍的显示器。它具有体积小、重量轻、省电、辐射低、易于携带等优点。液晶显示器（LCD）的原理与阴极射线管显示器（CRT）大不相同。LCD是基于液晶电光效应的显示器件。包括段显示方式的字符段显示器件；矩阵显示方式的字符、图形、图像显示器件；矩阵显示方式的大屏幕液晶投影电视液晶屏等。液晶显示器的工作原理是利用液晶的物理特性，在通电时导通，使液晶排列变得有秩序，使光线容易通过；不通电时，排列则变得混乱，阻止光线通过。下面介绍三种液晶显示器的工作原理。

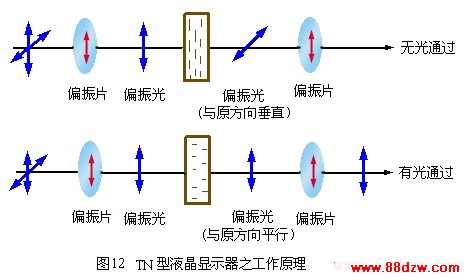

　　1.“扭曲向列型液晶显示器”（Twisted Nematic Liquid crystal display）,简称“TN型液晶显示器”。这种显示器的液晶组件构造如图11所示。向列型液晶夹在两片玻璃中间。这种玻璃的表面上先镀有一层透明而导电的薄膜以作电极之用。这种薄膜通常是一种铟（Indium）和锡（Tin）的氧化物（Oxide），简称ito。然后再在有ito的玻璃上镀表面配向剂，以使液晶顺着一个特定且平行于玻璃表面之方向排列。（图11 a）中左边玻璃使液晶排成上下的方向，右边玻璃则使液晶排成垂直于图面之方向。此组件中之液晶的自然状态具有从左到右共的扭曲, 这也是为什么被称为扭曲型液晶显示器的原因。利用电场可使液晶旋转的原理，在两电极上加上电压则会使得液晶偏振化方向转向与电场方向平行。 因为液态晶的折射率随液晶的方向而改变，其结果是光经过TN型液晶盒以后其偏振性会发生变化。我们可以选择适当的厚度使光的偏振化方向刚好改变。那么，我们就可利用两个平行偏振片使得光完全不能通过（如图12所示）。若外加足够大的电压Ｖ使得液晶方向转成与电场方向平行，光的偏振性就不会改变。因此光可顺利通过第二个偏光器。于是，我们可利用电的开关达到控制光的明暗。这样会形成透光时为白、不透光时为黑，字符就可以显示在屏幕上了。
　　
　　
　　2.TFT型液晶显示器的原理 TFT型液晶显示器也采用了两夹层间填充液晶分子的设计。只不过是把左边夹层的电极改为了FET晶体管，而右边夹层的电极改为了共通电极。在光源设计上，TFT的显示采用"背透式"照射方式，即假想的光源路径不是像TN液晶那样的从左至右，而是从右向左，这样的作法是在液晶的背部设置了类似日光灯的光管。 光源照射时先通过右偏振片向左透出，借助液晶分子来传导光线。由于左右夹层的电极改成FET电极和共通电极，在FET电极导通时，液晶分子的表现如TN液晶的排列状态一样会发生改变，也通过遮光和透光来达到显示的目的。但不同的是，由于FET晶体管具有电容效应，能够保持电位状态，先前透光的液晶分子会一直保持这种状态，直到FET电极下一次再加电改变其排列方式为止。 相对而言，TN就没有这个特性，液晶分子一旦没有被施压，立刻就返回原始状态，这是TFT液晶和TN液晶显示原理的最大不同。
