    本文介绍压敏电阻器的主要十项参数。

①压敏电压V_1mA:通过规定电流(一般为1mA)时，压敏电阻器两端产生的端电压，又称为标称电压。

②最大连续工作电压:在规定的温度范围内，可以连续施加在压敏电阻器两端肘最大交流电压(有效值)或直流电压。

③限制电压V_C:对压敏电阻器施加规定的标准波形(8/20_us)和规定的电流时(见图)，压敏电阻两端的最大电压。

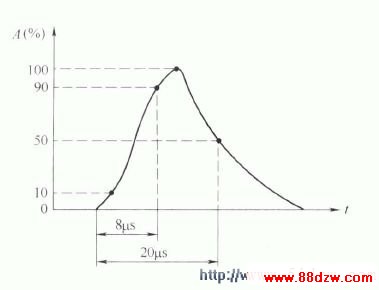

压敏电阻器试验标准波形



④额定功率:在规定的环境温度下，压敏电阻器所能消耗的最大功率。

⑤绝缘电压:当压敏电阻器连续工作时，允许加到其引出端和任何导电安装面上的最大峰值电压。

⑥电压比:压敏电阻器中流过规定倍数的两个电流时，所产生的两个直流端电压降的比值。通常采用的是10倍标称电流时压敏电阻器的端电压值与标称电压之比，也有用标称电压值与0.1倍标称电流时的端电压之比来表示。前者用V10mA/V1mA表示，后者用V1mA/VO.lmA表示。

⑦稳压电压:压敏电阻器在规定的环境条件下，流过起始电流时的端电压。

⑧绝缘电阻:压敏电阻引出端与任何导电安装面之司的直流电阻值。

⑨通流容量:压敏电阻在规定的条件下，允许通过其上的最大脉冲电流值。这些规定的条件是:规定的时间田隔和次数;施加规定的标准冲击电流波形(一般为8/20μS和2ms，方波)，以及规定的标称电压变化率等。

⑩固有电容:压敏电阻器本身固有的电容量。
