更换激光头时应注意以下几个问题

文章摘要： 2调整：因机型的差异，换上的激光头必须调整，才能达到最佳放影效果。换上新激光头后，影碟盘转动，但寻迹、聚焦时间延长，甚至图像有干扰，则应调整印制电路上的跟踪微调电阻，直至激光头寻迹时间最短为止，同时应配合调整激光管的发射强度。 左右微调激光头组件上的微调电阻，使激光管输出功率合适、反射信号强度最大，达到尽快跟踪，图像最清晰。图2激光二极管引脚排列方式 3．检查调整激光头的准确性。要多试用不同类型、产地的影碟片，边放边调整，直至高低质量的影碟片均能正常放影为止。 如果需要更换激光管，一般选用额定功率为5 mw的同一封装形式、波长为780 nm的管子即可，当然，如有同一型号的更

更换激光头时应注意以下几个问题,标签：电子元件,http://www.88dzw.com

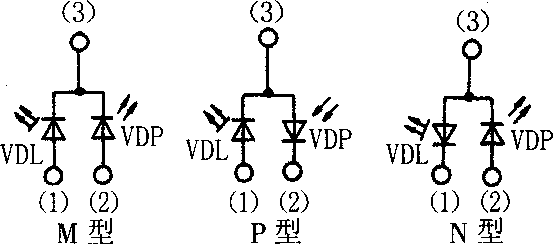

    2调整：因机型的差异，换上的激光头必须调整，才能达到最佳放影效果。换上新激光头后，影碟盘转动，但寻迹、聚焦时间延长，甚至图像有干扰，则应调整印制电路上的跟踪微调电阻，直至激光头寻迹时间最短为止，同时应配合调整激光管的发射强度。 左右微调激光头组件上的微调电阻，使激光管输出功率合适、反射信号强度最大，达到尽快跟踪，图像最清晰。图2激光二极管引脚排列方式
    3．检查调整激光头的准确性。要多试用不同类型、产地的影碟片，边放边调整，直至高低质量的影碟片均能正常放影为止。

    如果需要更换激光管，一般选用额定功率为5 mw的同一封装形式、波长为780 nm的管子即可，当然，如有同一型号的更好。此外，如不计较价格，则用短波长的可见光激光管可能效果会更好。当选定激光管后，就可将它焊在电路中，这时要特别注意所用管子的技术参数，其中阈值电流与额定电流是电路调整时的主要参考。一般在通电前需将决定激光管负载电流的电位器调到使负载电流最小的位置，然后供电，接着缓慢调整电位器，使流过激光管的电流慢慢地增大，并用万用表或示波器监视，如用光功率计同时监视激光管输出功率则最好，当调整到该设备所需求的功率时即可。如无光功率计，则可用示波器监视射频输出到规定值。经以上调整后，如无其他设备故障的话，机器即能恢复正常工作。
