钽电解电容器应用过程中的注意事项
[10-10 20:44:50] 来源:http://www.88dzw.com 电子元件的选用 阅读:8629次
文章摘要:● 使用低阻抗电路时,请将使用电压设定在额定电压的1/3以下,使用其它电路时,如下图所示,请将使用电压设立在额定电压2/3以下。● 在低阻抗电路中并联使用时,将增加直流浪涌电流失效的危险,同时请注意并联电容器中贮存的电荷,通过其它电容器放电 。 ● 钽电容器在电路中,应控制瞬间大电流对电容器的冲击,建议串联电阻以缓解这种冲击。请将3Ω/V以上的保护电阻器串联在电容器上,以限制电流在300mA以下,无法插入保护电阻器时,请使用额定电压的1/3以下的电压。 1.2 反向电压 钽电容器为极性电容器,所以请勿施加反向电压,并且不可使用只有交流的电路。● 若不得已的情况下,允许在短时间内施加小量的反向电

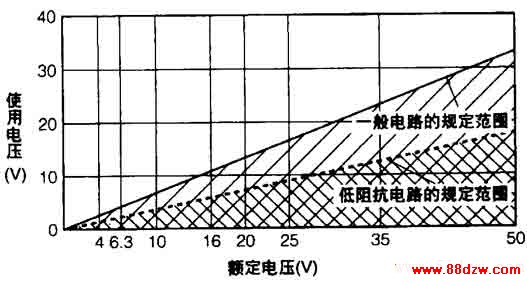

钽电解电容器应用过程中的注意事项,标签:电子元件,http://www.88dzw.com● 使用低阻抗电路时,请将使用电压设定在额定电压的1/3以下,使用其它电路时,如下图所示,请将使用电压设立在额定电压2/3以下。
● 在低阻抗电路中并联使用时,将增加直流浪涌电流失效的危险,同时请注意并联电容器中贮存的电荷,通过其它电容器放电 。
● 钽电容器在电路中,应控制瞬间大电流对电容器的冲击,建议串联电阻以缓解这种冲击。请将3Ω/V以上的保护电阻器串联在电容器上,以限制电流在300mA以下,无法插入保护电阻器时,请使用额定电压的1/3以下的电压。
1.2 反向电压
钽电容器为极性电容器,所以请勿施加反向电压,并且不可使用只有交流的电路。
● 若不得已的情况下,允许在短时间内施加小量的反向电压,其值为:
25℃下:≤10% UR或1V(取小者)
85℃下:≤5%UR或0.5V(取小者)
● 如果将电容器长期使用在有反向电路中时,请选用无极性钽电容器。
● 银外壳非固体电解质钽电容器不能承受反向电压。
● 原则上禁止使用万用表电阻档对有钽电容器的电路或电容器本身进行不分极性的测试。
● 在测量使用过程中,如不慎使钽电容器承受了不应有的反向电压,请将该电容器报废, 即使其各项电参数仍然合格。
1.3 纹波电压
请在电容器规定的容许纹波电压内使用。
● 使用时,直流偏压与交流分压峰值之和不得超过电容器的额定电压值。
● 交流负峰值与直流偏压之和不超过电容器所允许的反向电压值。
● 纹波电流通过钽电容器产生有功功率损耗,进而电容器自身温升导致的热击穿失效概率 增大,因此有必要对通过电容器的纹波电流或电容量允许的功率损耗进行限制。
1.4 使用环境温度
请在电容器的规定使用温度范围内使用。
● 使用温度超过+85℃,请以降额电压作为使用电压,如下图。
●温度特性是钽电容器的主要电气特性之一,所以当使用温度变化显著时,请在其使用温度的上、下限确认电路特性,下图为代表例,不同品种请申请技术资料。
1 1.5 频率特性

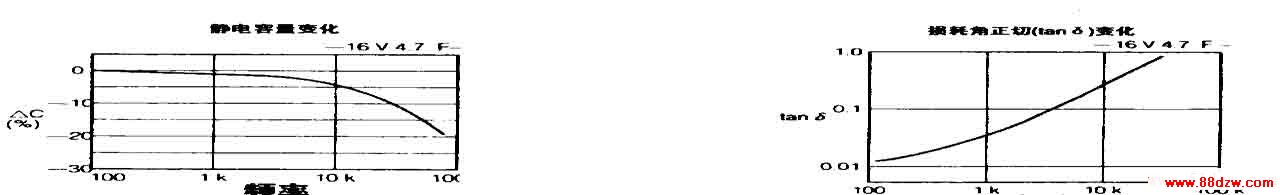

频率在10KHz区域,电容器的电气特性变化显著,所以在使用高频电路上时,请确认电路特性,下图所示为代表例,不同品种请申请技术资料。
1.6 可靠性
钽电容器的失效率根据其使用条件(环境温度、施加电压、电路电阻、使用电路等)的不同而不同,所以请在充分研讨使用条件后,选择适当产品。
● 一般设计电容器时,以在+85℃下连续施加额定电压1000小时的失效率为基准,在实际电路中往往存在防止电压或电流的峰值冲击及纹波电流或其它意外电冲击的问题,所以实际使用中的降额设计是必要的,建议一般降额至65%VR以下。
● 使用于重视安全性设备时,为防止在使用中发生短路,开路等现象。因此,设计时请充分注意下列几点,确保安全性。
a.设计保护电路,保护装置,系统使用,确保安全。
b.设计冗余电路等,使之成为一个即使发生单一故障时,也不导致整个设备故障的系统。
2.0 安装
将电容器安装在印刷电路板上时,如受到过大的机械冲击或热冲击等负荷,将引起电气特性劣化、短路等,故请在确认实际安装条件后再使用。
