　　在代换之前先做一些改动,将三洋SF-91光头架上的主轴电机托盘取下,安装到索尼KSS-210A支架上,上沿边与底板间距19mm(有的主轴电机轴杆过长,应截断10mm左右),再将主轴电机左上方的塑料柱去掉,如图1所示,否则将阻挡托盘转动.

　　用针头将主轴电机、循迹电机及限位开关引线从6芯插头中取出,按KSS-210A光头电路接线方式接入.如图2所示.

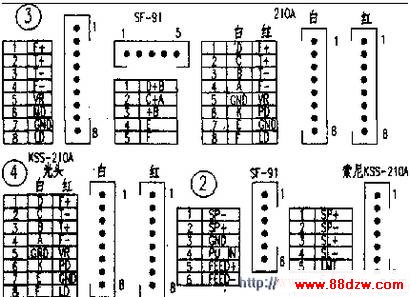

　　SF-91、KSS-210A光头电路接线如图3所示.由于KSS-210A采用双排8芯插座,故需要增加一个8芯插座.从图3可以看出,SF-91、KSS-210A光头的聚焦、循迹、激光二极管接线排列一样,但应将SF-91光头接线从8芯插头中取出,翻转180度焊好.再将激光检拾器的接线从5芯插头中取出,将A与C、B与D线并联后接人8芯插头中(白)即可.在伺服板上找到给LC7861K供电的+5V三端稳压块IC109,换为1A的三端稳压块,井去掉电阻R109,用跳线将+5V电源焊在电阻R109一端,给光头的激光检拾接收器供电.开机若不识碟或碟片转动一下即反转,可略调激光功率微调电阻或根据实际情况,调整伺服板上的聚焦增益电阻及循迹平衡电阻,使播放效果达到最佳状态即可.

　　后修一台星王VCD-3D333型三碟VCD机,按上述方法代换激光头后也取得成功.

　　注:KSS-210A光头接线图不知哪种正确.曾看到报刊介绍有两种,一种如图4,男一种如图3.本人按图代换后,开机发现机内有打齿声.且无计时显示.后按图3接线后一切正常,请行家鉴定哪种正确.
