显示器开关电源的三种典型故障
[09-08 00:15:22] 来源:http://www.88dzw.com 元器件检测 阅读:8819次
文章摘要: 一种是元器件有明显损坏(比如说保险丝、开关管、3842爆裂),这种故障通常连带烧毁的还有开关管G极支路与s极到地之间的电阻、二极管等,3842的外围元件一般不易损坏。只需要检查一下3842⑥脚的那只耦合电阻(通常在100Ω以内)是否开路就行了,别的地方可暂不去管它。对于这种故障的显示器,可将损坏的元件全部拆下,换上同规格的元件,先不要安装开关管,直接给3842通电测试。关键的测试点是:3842的⑦、⑥、⑧脚会有跳动的直流电压。也就是说,⑦脚电源电压会在12~15V内波动;⑥脚电压2.5V、⑧脚电压1V左右变动,这样即可说明3842工作正常(这也是电压检测3842好坏的一种方法)。下一步

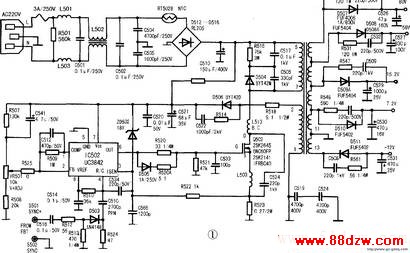

显示器开关电源的三种典型故障,标签:元器件,http://www.88dzw.com一种是元器件有明显损坏(比如说保险丝、开关管、3842爆裂),这种故障通常连带烧毁的还有开关管G极支路与s极到地之间的电阻、二极管等,3842的外围元件一般不易损坏。只需要检查一下3842⑥脚的那只耦合电阻(通常在100Ω以内)是否开路就行了,别的地方可暂不去管它。对于这种故障的显示器,可将损坏的元件全部拆下,换上同规格的元件,先不要安装开关管,直接给3842通电测试。关键的测试点是:3842的⑦、⑥、⑧脚会有跳动的直流电压。也就是说,⑦脚电源电压会在12~15V内波动;⑥脚电压2.5V、⑧脚电压1V左右变动,这样即可说明3842工作正常(这也是电压检测3842好坏的一种方法)。下一步就是对30()V滤波电容进行放电,由于没有安装开关管,滤波电容J二储存的直流电压在短时间内是不会被泄放掉的,为了不损坏开关管,所以必须用假负载对其进行放电。找一只40w左右的灯泡,接上两根引线,然后一手拿一根线头去碰电容的两端,多碰几次后电容两端的电压即被泄放,这时便可安装开关管了。焊接好后,去掉行负载,一般情况下悬空行管的c极就可以了,但有部分显示器会因为行输出电路没有工作而 导致二次电源电压异常升高(升压型的二次电源电路).引起二次电源电压的滤波电容爆裂。因此,为了安全,还要找到二次电源的调整管,悬空它的中间那个引脚,在+B电压处接上假负载灯泡,就可以再次通电试机了。如果电源恢复正常的话,灯泡应能点亮。不过多数显示器会因为节能检测电路没有检测到显卡提供的行、场脉冲信号而处于待机状态或不能开机,因此,在维修显示器的开关电源时最好与主机或能提供VGA信号的设备联机。
另一种故障是开关电源没有大面积元件损坏,指示灯不亮或能点亮但闪烁。引起这种故障的原因多半是负载电路存在交流或直流短路。用万用表的R×1挡黑表笔接(冷)地,红表笔分别去测量各整流二极管的负端,很容易就能找到故障点,更换损坏元件即可。
如果显示器电源指示灯都不亮,应测量交流保险是否开路、开关管是否击穿短路。如果是,则是开关电源出了故障。拆下损坏的开关管,检查开关管的S极到地的过流检测电阻(一般为O.22Ω/2W),控制极G的激励耦合电阻(几十欧姆)及对地电阻、保护二极管等,再查3842是否爆裂。
