怎样测试光电开关(光藕合电路)的管脚和性能的好坏
[10-10 20:44:50] 来源:http://www.88dzw.com 元器件检测 阅读:8530次
文章摘要: 区分光敏三极管的“E”和“C”:把接收管对着自然光或灯光,用红、黑表笔分别接光敏三极管的两根引出线,然后把红、黑表笔对调,再去接触接收管的两个电极,两次测量中阻值小的那次,黑表笔接的就是光敏三极管的“C”极。红表笔接的就是光敏三极管的“E”极。 检查光电开关的好坏可以采用双表法,如图1-1所示,在光线较暗的地方,用一块万用表拨在R×1K挡,黑表笔接光敏三极管“C”极,红表笔接光敏三极管“E”极。可以看到万用表指示的阻值很大;然后用另一快万用表拨在R×10K挡,黑表笔接红外发射管的正极,红表笔接红外发射管的负极,此时如看到接光敏三极管的万用表阻值大大减小,则说明这个光电开关是好的。
怎样测试光电开关(光藕合电路)的管脚和性能的好坏,标签:元器件,http://www.88dzw.com区分光敏三极管的“E”和“C”:把接收管对着自然光或灯光,用红、黑表笔分别接光敏三极管的两根引出线,然后把红、黑表笔对调,再去接触接收管的两个电极,两次测量中阻值小的那次,黑表笔接的就是光敏三极管的“C”极。红表笔接的就是光敏三极管的“E”极。

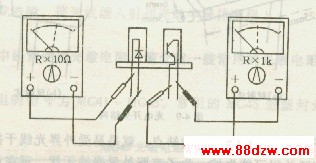

检查光电开关的好坏可以采用双表法,如图1-1所示,在光线较暗的地方,用一块万用表拨在R×1K挡,黑表笔接光敏三极管“C”极,红表笔接光敏三极管“E”极。可以看到万用表指示的阻值很大;然后用另一快万用表拨在R×10K挡,黑表笔接红外发射管的正极,红表笔接红外发射管的负极,此时如看到接光敏三极管的万用表阻值大大减小,则说明这个光电开关是好的。
