高压硅堆的检测

文章摘要： 高压硅堆内部是由多只高压整流二极管（硅粒）串联组成，检测时，可用万用表的R×10k档测量其正、反向电阻值。正常的高压硅堆，其正向电阻值大于200kΩ，反向电阻值为无穷大。若测得其正、反向均有一定电阻值，则说明该高压硅堆已软击穿损坏。 另一种方法是：高压硅堆有整流功能，将万用表的量程开关拨至直流电压档250V或500V档后，如图1d所示串联高压硅堆并接在220V交流电源上。由于高压硅堆的整流作用，万用表指针的偏转反映了半波整流后的电流平均值，因而高压硅堆与万用表就构成了一只半波整流式的交流电压表。 当被测高压硅堆按照正向接法连接时，万用表读数在30 V以上时即为合格。当按反向接法连接时

高压硅堆的检测,标签：元器件,http://www.88dzw.com

　 高压硅堆内部是由多只高压整流二极管（硅粒）串联组成，检测时，可用万用表的R×10k档测量其正、反向电阻值。正常的高压硅堆，其正向电阻值大于200kΩ，反向电阻值为无穷大。若测得其正、反向均有一定电阻值，则说明该高压硅堆已软击穿损坏。

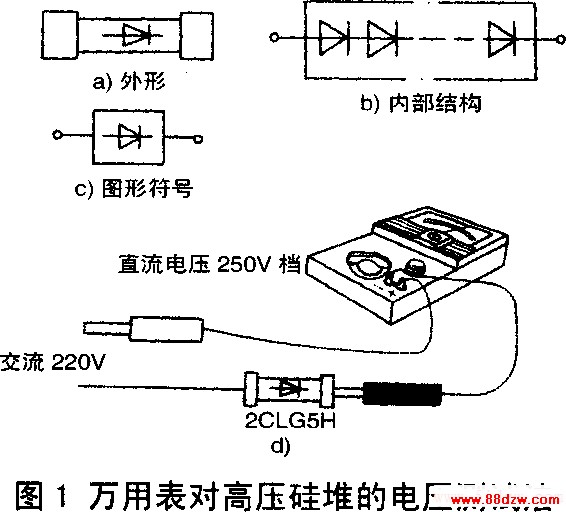

  另一种方法是：高压硅堆有整流功能，将万用表的量程开关拨至直流电压档250V或500V档后，如图1d所示串联高压硅堆并接在220V交流电源上。由于高压硅堆的整流作用，万用表指针的偏转反映了半波整流后的电流平均值，因而高压硅堆与万用表就构成了一只半波整流式的交流电压表。

    当被测高压硅堆按照正向接法连接时，万用表读数在30 V以上时即为合格。当按反向接法连接时，万用表指针应反向偏转。若万用表指针始终不动，则可能是高压硅堆内部断路，使电流不能通过万用表，但也可能是高压硅堆已击穿。短路时交流电压虽能直接加于万用表，然而由于交流电频率为50 Hz，万用表指针来不及摆动，所以量程开关拨在直流电压档的万用表总是处于零位上。
    因此，判断高压硅堆短路和断路，只要把万用表的量程开关拨至交流电压250 V或500 V档，若读数为220V交流电压值，则证明被测高压硅堆短路，若此时读数为零，则表明高压硅堆内部已断路。
