彩电控制系统导致不能开机故障原因分析及判定

文章摘要：在对控制系统电路是否存在故障进行检查时，除测主板调谐器总线脚电压可判定控制系统是否工作外，测量控制系统外挂的EEPROM存储器（通常为24C××系列）（5）、（6）脚在接通开关电源瞬间有无波形出现也很重要。如果在接通交流电压的瞬间，（5）、（6）脚测不出波形，可以判定控制系统未工作。EEPROM的工作通常是在控制系统工作后开始，这在高清电视、平板电视中较常见，与普通电视有些不同。普通cRT电视，有时整机程序的运行要依靠EEPROM的参与才能完成，控制系统必须装此IC，即使是空白的。3.通过测量数字板送往主板或电源板的POWER脚电平判定。一般来讲，POWER脚为高电平时

彩电控制系统导致不能开机故障原因分析及判定,标签：维修技巧,http://www.88dzw.com

　　在对控制系统电路是否存在故障进行检查时，除测主板调谐器总线脚电压可判定控制系统是否工作外，测量控制系统外挂的EEPROM存储器（通常为24C××系列）（5）、（6）脚在接通开关电源瞬间有无波形出现也很重要。如果在接通交流电压的瞬间，（5）、（6）脚测不出波形，可以判定控制系统未工作。EEPROM的工作通常是在控制系统工作后开始，这在高清电视、平板电视中较常见，与普通电视有些不同。普通cRT电视，有时整机程序的运行要依靠EEPROM的参与才能完成，控制系统必须装此IC，即使是空白的。

　　3.通过测量数字板送往主板或电源板的POWER脚电平判定。

　　一般来讲，POWER脚为高电平时为待机状态，低电平为开机状态（当然，也有相反情况，此处指前种状态）。接通电源，按本机键开机，测POWER脚电平始终为高电平，表明控制系统没有工作。如果控制系统在工作，它将按时序不断地检测遥控输入脚、本机键控脚的电平，以便执行指令。

　　由此可见，按开机键时，开/待机脚电平没有变化，说明控制系统没有工作（排除POWER脚线路不通的情况）。

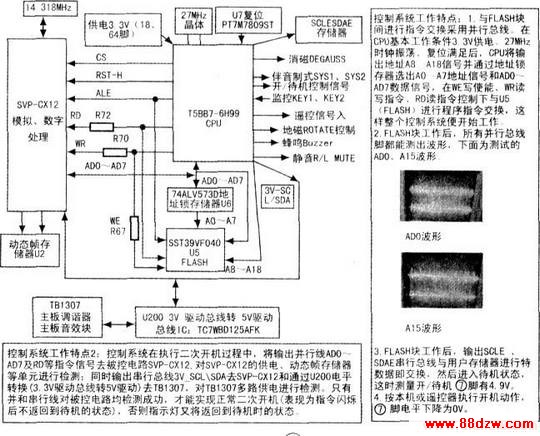

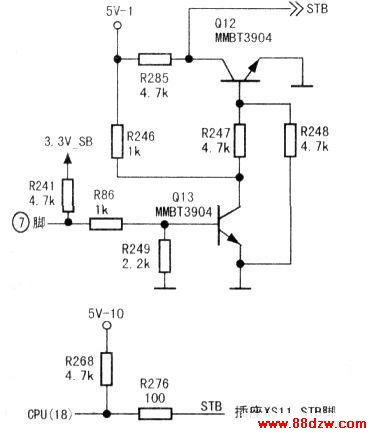

　　POWER脚的电平因机种而变化。下图a为下图所示的控制系统（7）脚输出的开／待机控制信号。待机时，CPU（7）脚为3.3V，二次开机后为0V。（7）脚sTB电平经Q13、Q12电平转换后，输往主板插座XS11的STB脚，若测得待机时sTB脚电压为4.14V（电平发生变化）。二次开机后为0V。

　　STB（即POWER之意），则表明CPU，包括地址锁存器、FLASH块，工作正常。下图b为HM602在长虹CHD-2上使用。待机控制信号由CPU（18）脚输出，再经电阻R276去主板。待机时为5V，二次开机为0.41V。
