彩电场输出集成块损坏的原因

文章摘要：在场输出电路中，如果场偏转线圈局部电路或场输出电容（如下图中的C506）严重漏电，将会导致场输出块输出过流而损坏。十、高压帽漏电。高压线对偏转线圈打火若高压帽质量差或破损或高压线破损。加之显像管玻壳接地不良，则高压会通过显像管玻壳对偏转线圈打火。其脉冲电压会感应并泄放到散热片上。若恰巧散热片接地不良。则会使场输出块瞬间呈鼓包或炸裂状损坏。十一、场输出块散热不良因场输出块与散热片之间的螺丝未拧紧或之间未加导热硅脂，使热阻增大。时间一长，就会导致场块因温升过高而损坏。上一页 [1] [2]

彩电场输出集成块损坏的原因,标签：维修技巧,http://www.88dzw.com
　　

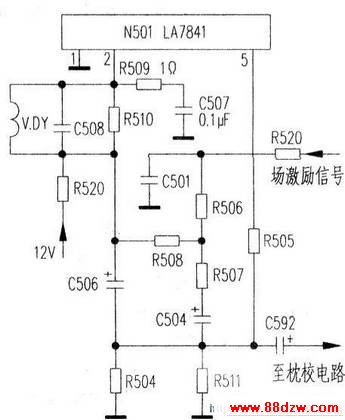

　　在场输出电路中，如果场偏转线圈局部电路或场输出电容（如下图中的C506）严重漏电，将会导致场输出块输出过流而损坏。

　　十、高压帽漏电。高压线对偏转线圈打火
　　
　　若高压帽质量差或破损或高压线破损。加之显像管玻壳接地不良，则高压会通过显像管玻壳对偏转线圈打火。其脉冲电压会感应并泄放到散热片上。若恰巧散热片接地不良。则会使场输出块瞬间呈鼓包或炸裂状损坏。
　　
　　
　　十一、场输出块散热不良
　　
　　因场输出块与散热片之间的螺丝未拧紧或之间未加导热硅脂，使热阻增大。时间一长，就会导致场块因温升过高而损坏。

上一页  [1] [2]
