　　欠压和磁盘失磁保护部分就调整完毕。由于C10、C11有延时作用。调整时需缓慢进行。IC2的振荡周期由Wl进行调节，调节W1使IC2的振荡周期在1秒左右即可。

　　四、元件的选择
　　
　　ICl：LM358，IC2：NE555。IC3：

　　CD4017，Q1～Q6选小型单向可控硅MCR-100，Q7～Q10用普通的C8050等晶体管。时基电容C8用CA型钽电容。KAl～KA6选触点电流大于10A的小型继电器。KA7选用经过改造的JQX38F 型继电器，KAl0、KAll选用HH52小型继电器。R25～R3l用RX21型线绕电阻（R20用两只8.2Ω10W串联组成）。

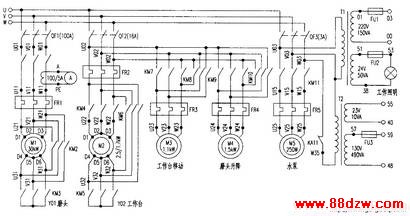

　　KMI、KM2用CJXl-63型交流接触器，KM3用CJXl-32型交流接触器，其余的交流接触器用CJX1-9型，变压器T2的23V／0.5A的绕组最好加有屏蔽层。KTl和KT2为JSl4A（KT2为带有一组瞬时通断触点的时间继电器）。其他电子元件无特殊要求。
