场治疗仪的改进方法

文章摘要：2、温控器 装于治疗带内的LM系列温度传感器，温度变化1℃，电压相应变化10mV。用Wl设定治疗带温度，电压变化值传输到ICl μA7106③脚，与②脚原先设定的电压比较，如超出5℃，电路翻转，使IC2（3）；脚输出高电平，绿色指示灯点亮。提醒护理人员或患者需要调整温度，或关闭电路。有的治疗仪装置“液晶显示温控器”，功能相同。有的显示屏中导电橡胶条使用胶带纸粘贴，容易失效。笔者曾用IC7106三位半模／数转换电路，配上三位显示屏，装置温控器的电路原理和构成较整个治疗仪都复杂。而且治疗带敷在人体上，温度高低应能感知。治疗仪中添装温控器，纯属多此一举。3、外壳可按实际需要，参照本文选配，从简到繁

场治疗仪的改进方法,标签：维修技巧,http://www.88dzw.com

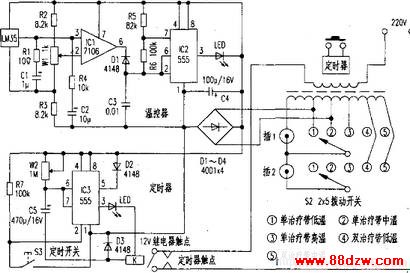

　　2、温控器  装于治疗带内的LM系列温度传感器，温度变化1℃，电压相应变化10mV。用Wl设定治疗带温度，电压变化值传输到ICl μA7106③脚，与②脚原先设定的电压比较，如超出5℃，电路翻转，使IC2（3）；脚输出高电平，绿色指示灯点亮。提醒护理人员或患者需要调整温度，或关闭电路。有的治疗仪装置“液晶显示温控器”，功能相同。有的显示屏中导电橡胶条使用胶带纸粘贴，容易失效。

　　笔者曾用IC7106三位半模／数转换电路，配上三位显示屏，装置温控器的电路原理和构成较整个治疗仪都复杂。而且治疗带敷在人体上，温度高低应能感知。治疗仪中添装温控器，纯属多此一举。

　　3、外壳可按实际需要，参照本文选配，从简到繁，可分可合。治疗带的插头、插座，建议使用莲花插头、插座。其始端、尾端分明，不易颠倒而影响磁场方向。
