如何用示波器修彩电,标签：维修技巧,http://www.88dzw.com下面以普及率很高的长虹P2119B彩电（LA7688N机芯）为例，看如何用示波器检修伴音故障（相关电路见图1）。在正式测量之前，同万用表需要调零一样，示波器也要进行校准。对于ST-16C示波器来说，请参阅说明书“操作方法”来进行校准。
www.88dzw.com

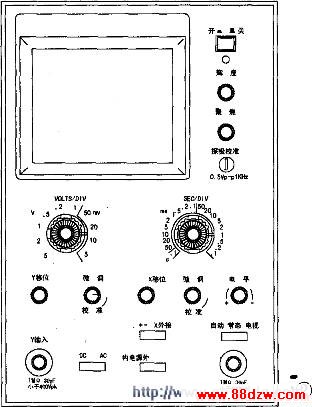

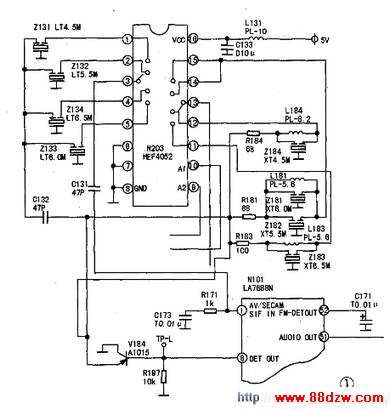

图1中LA7688N的⑧脚输出彩色全电视信号和第二伴音中频信号，经过V184缓冲放大、C132耦合，进入伴音中频选择切换电路。一般来说，如果V184基极和发射极波形不正常，受影响的不仅是伴音电路。因此测量伴音信号波形主要从C132开始。调节垂直衰减开关位移（VOLTS／DIV）到0.5V／DIV，微调14右旋到底；调节水平扫描开关到20μs，微调6右旋到底；触发方式开关11选到自动；耦合方式开关17选到AC；如果是使用1：1／10：1双用探头，请把探头挡位开关拨到1：1挡（见图2）。在测量部位周围就近选择一个大面积接地焊点，从此处焊一小段导线作为接地线，将示波器接头鳄鱼直接夹在导线上。
此步骤万不可忽略，有的初学者图方便找一个比较大的元件焊脚直接用鳄鱼夹夹住，测量时随探头受力，鳄鱼夹滑落，造成电路板元件引脚短路、烧毁。
鳄鱼夹固定好以后，就可以进行波形测量了。通过影碟机播放测试信号，此信号画面为彩条，1kHz的标准正弦波信号作为伴音。信号最后经影碟机内部的射频调制器转换在VHF波段发射，通过75Ω同轴电缆接到彩电的天线输入插孔。之所以不采用AV输入，是因为通过RF输入检测更全面一些。首先检查V184发射极，实测波形如图3所示。这是一个阶梯状的波形，幅度约1.7Vp-p。此信号经过C132耦合后进入中频选择切换电路，因为C132容量比较小，所以通过C132后信号幅度有所衰减，但基本波形不会变化。此时如果不换挡位直接测量，看到的仅是一条略带锯齿的水平粗亮线，把垂直衰减开关调到50mV挡就能观察清楚了。
因为这里输入的是PAL-DK制式电视信号，第二伴音中频为6.5MHz，因此接下来就直接测量 Z134（LT6.5MHz）输出端的波形。当探头接触Z134输出端的时候，由于可能引入的短波干扰，因此会在喇叭中听见一些广播声音。Z134输出端为6.5MHz第二伴音中频，幅度约10mVp-p，此信号经N203切换后送到LA7688N的①脚为基本不变的正弦波，如图4所示。

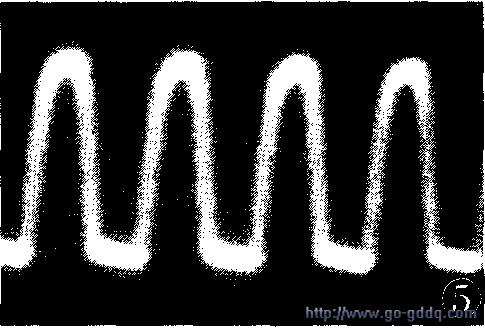

LA7688N对此信号进行限幅放大、鉴频解调、前置放大后从51脚输出音频信号。测量LAY688N 51的脚波形如图5所示。这里说明输入的1KHz信号经过重重关隘终于又冲出来了，波形底部略有压缩，是因为经过光盘数码压缩、MPEG解码、RF调制，一直到最后解调出声音，每级都会对信号产生影响而造成的。
从LA7688N的51脚开始，经过N351（TDA7496）功率放大，这中间的信号传递通道波形除幅度变化外，形状不会出现变化，若哪里波形畸变，故障部位就在哪里。
