什么（49）脚电压会出现负值呢?既然场部分没有问题，那又是什么原因引起（49）脚电压出现负值呢?带着这些疑问，沿着（49）脚外围逐一检查，检查中发现电阻R469(4．7kΩ)接VD466一端经接（49）脚 (超级芯片)的电位更负，表现为表针反偏得更为厉害。分析电路，VD466正端为什么会有如此负的电压呢?这里又没有负电源存在，而且检查行输出变压器⑦脚也在6～7V左右，VD466正端电压也在7V左右。负电压何处而来?当断开FVD466，负压就消失，接上VD466后负压就存在。此时只有一个怀疑对象，电容c414，更换后故障果然排除。检查C414电容，发现开路，此时恍然大悟，电容c414是交流

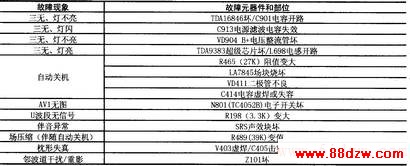

旁路电容，如果它开路，C414上就有脉冲电压波形建立，它与VD466正好构成一个负压整流电路，所以“无缘无故”的负压就是这样产生的。     在上门服务维修中，也曾遇到关于T2976K机自动关机的故障，这些机器大多在热机2～3分钟左右关机，甚至时间更长，也有时间短到1分钟左右。但我发现这些机器的自动关机都是由于VD41l二极管性能不良引起的(参见图2)，更换新的1N4148，机器就可以正常工作了。测量这些二极管时发现损坏的二极管正向导通电阻比正常二极管 的导通电阻要大，不知这是二极管的质量问题还是二极管自然损坏?我们这里已发现很多例T2976K机自动关机都是如此，而且是一个毛病，换了二极管就好。     下面将在维修过程中关于K机故障列一个表格，供大家维修时参考。
