液晶经典故障修复全程纪实
[10-10 20:44:50] 来源:http://www.88dzw.com 维修经验技巧 阅读:8194次
文章摘要:1.首先为液晶显示器单独加电,观察故障现象,是否有上述的故障表现。再与主机连接好信号线,打开显示器,观察显示器的电源指示灯是否始终为绿色,液晶屏有没有图像显示。如果仔细辨认,是否会发现有淡淡的图像显现,不过始终没有背光出现。3.拧下两个护盖的螺丝,取下护盖。4.拧下四个紧固螺丝,取下支架。 5.按下图所示,拧下显示器后盖上四角的固定螺丝。在取下后盖时,注意下图用红色箭头标注的两个左右声道的音频输入莲花插头的位置,需要向下用力拉后,再向上抬起后盖,才能正常取下。下图就是打开后盖的液晶显示器内部结构,相信大家都比较想见一见液晶内部究竟是什么样吧。图中的金属屏蔽罩是为了防止外界的电磁干扰对内部的电路
液晶经典故障修复全程纪实,标签:维修技巧,http://www.88dzw.com1.首先为液晶显示器单独加电,观察故障现象,是否有上述的故障表现。再与主机连接好信号线,打开显示器,观察显示器的电源指示灯是否始终为绿色,液晶屏有没有图像显示。如果仔细辨认,是否会发现有淡淡的图像显现,不过始终没有背光出现。


3.拧下两个护盖的螺丝,取下护盖。
4.拧下四个紧固螺丝,取下支架。
5.按下图所示,拧下显示器后盖上四角的固定螺丝。
在取下后盖时,注意下图用红色箭头标注的两个左右声道的音频输入莲花插头的位置,需要向下用力拉后,再向上抬起后盖,才能正常取下。
下图就是打开后盖的液晶显示器内部结构,相信大家都比较想见一见液晶内部究竟是什么样吧。
图中的金属屏蔽罩是为了防止外界的电磁干扰对内部的电路正常工作造成破坏。其中的两个多圈圆形孔是散热孔。
6.拧下屏蔽罩下边的两个固定螺丝,向下滑移屏蔽罩,再向上抬起屏蔽罩,即可取下。
注意:这两个螺线要记好其安装位置,防止螺丝上错位置,造成严重后果。螺丝过长时,会拧穿液晶屏!
7.液晶显示器的内部结构如下图所示,有四块电路板组成,主板,音频处理板,背光高压板,按键控制板。在拆卸之前,最后用手接触一下自来水管或其他接地装置,防止身上的静电对液晶显示器造成损坏。

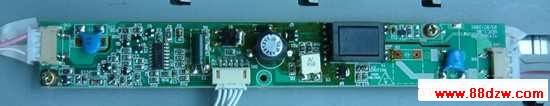

8.下图就是液晶显示器的高压板,用来产生液晶显示器背光灯管所需的2000v高压,其中的黑色方块就是所谓的高压线圈,一般情况下高压线圈的线径很细,工作在高电压环境下,其故障率最高,其配件也最难买到。
