UT60B型数享表使用心得
[10-10 20:44:50] 来源:http://www.88dzw.com 仪表仪器 阅读:8448次
文章摘要:“O”,此后的测量结果中将自动减去参考值。例如,该表进入电容测量状态时,即使测量表笔空置(电容量为零),其表内分布电容(约为1.1~1.2nF)也将显示出来,这将引起测量误差。此时按REL键使仪表显示置零,可提高小电容测量的准确度。 UT60B的电容测量没有独立的测试插口.通过两支表笔来测量。此项功能使电容的测量变得方便快捷。再也不必为被测电容的引出端与测试插口不匹配而犯愁.更可方便进行电容的在线测量,例如,检修行输出电路时往往需要了解行逆程电容和S校正电容的大小及稳定性,只要将电视机.FBT的+B脚脱开,拔掉H、DY插头,即可用两支表笔直接测量,而不必拆下电容。 经实测,该表的电
UT60B型数享表使用心得,标签:仪表仪器维修,http://www.88dzw.com“O”,此后的测量结果中将自动减去参考值。例如,该表进入电容测量状态时,即使测量表笔空置(电容量为零),其表内分布电容(约为1.1~1.2nF)也将显示出来,这将引起测量误差。此时按REL键使仪表显示置零,可提高小电容测量的准确度。 UT60B的电容测量没有独立的测试插口.通过两支表笔来测量。此项功能使电容的测量变得方便快捷。再也不必为被测电容的引出端与测试插口不匹配而犯愁.更可方便进行电容的在线测量,例如,检修行输出电路时往往需要了解行逆程电容和S校正电容的大小及稳定性,只要将电视机.FBT的+B脚脱开,拔掉H、DY插头,即可用两支表笔直接测量,而不必拆下电容。 经实测,该表的电容测量方式属公值法,电容的等效串联电阻ESR基本上不影响测量结果.从测量结果与标称容量的比较上看不出电容的ESR。 2、测交流电压可选“AC400mV”挡
从该表的说明书上看.交流电压的最低量程为“AC4V”,作小信号寻迹时似乎不够灵敏。实际上,在AC挡时按动RANGE键(自动/手动量程切换)5次即可进入“AC400mV”挡。此时该表就成为一只高阻抗(10MΩ)、高灵敏度(分辨力可达O.1mV)的毫伏表。这时用于高挡功放的检修、TV场频信号的侦测、稳压电源的纹波测量都很方便。 3.“低电压在线测量电阻”的功能
一般的欧姆表测量时,总会有电压加在被测元件上。当被测电阻上还并联有半导体器件时。就须考虑这附加电压的影响。为准确检测电阻的阻值,通常须将电阻脱离电路单独测量。这样做有时很麻烦,尤其是贴片电阻在焊下的过程中往往即遭破坏。UT60B数字表“低电压在线测电阻”的新功能在技术说明中没有强调,但其电阻挡的开路电压最大为0.45V,实际测量时还会变小。而单个PN结的正向导通阀值电压为O.5V以上,因此UT60B表也具有“低电压在线测量电阻”的功能,在线测量电阻的准确度较高。
注:VC9809型表电阻挡的开路电压约为0.7V,DT930型表约为3V,DM816型表约为2.8V,而普通指针表为1.5V(R×10k挡更高)。 4.高阻抗电路慎用频率挡测量
数字万用表的频率挡毕竟不是专业的频率计,灵敏度很低,输入阻抗也低.而且输入电容高达1 80pF(专业的频率计的灵敏度约10mV且可调、输入阻抗约1MΩ∥10pF),所以使用时要注意数字表频率挡的低阻抗,大电容对高阻抗电路的影响。 例如彩电中的32分频VCO行频振荡电路、色度载波振荡电路、CPη的时钟振荡电路的晶振端口均具高阻特性,如果用频率挡直接测量。其低阻大电容会改变电路的工作状态,不仅测不准频率,还可能导致行激励不足或停振。 5.晶振的测试要灵活变通

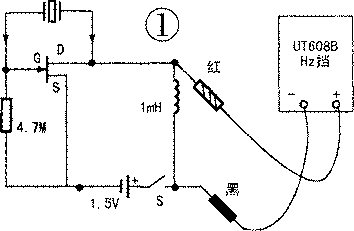

对500kHz晶振。可将其接在遥控器的晶振位置用频率挡直接测试谐振频率.有时还可能需要对调表笔的测法。 对2~10MHz的石英晶振.按图l所示自制一个晶振附加器,与数字表配合即可测量。该电路对晶振的等效电容约为十几皮法(pF)。


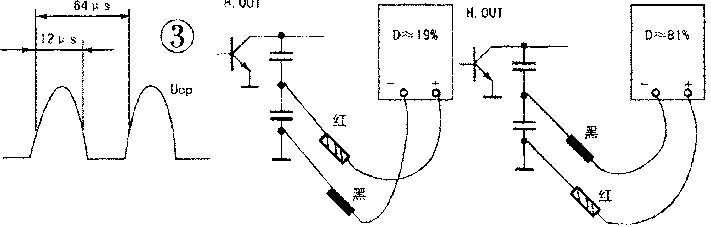

涵。实测JAl 8A的fo为4.433MHz,而JAl 8B的f0为4.435MHz,即JAl8B的fo要比JAl8A的大2kHz。这为甄别JAl8A与JAl8B提供了依据,可以方便购买时的挑选和检修中的代换,因为市场上有部分这两类晶振往往只标频率而不注明型号后缀,因而难以识别。 6.活用Hz/Duty键
