松下MV-M9000EN/EN3 M3300MC3 M3000EN3摄像机上电后.红色指示灯不亮,机器不工作
[09-07 23:37:04] 来源:http://www.88dzw.com IT数码 阅读:8460次

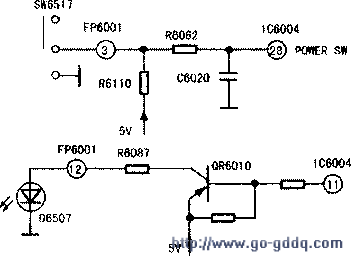

文章摘要: 该故障多为使用外接电瓶供电所致。当电瓶接入机器时,极性接反使机内vlB03957-2小板上的R1606(25MΩ)烧断。经测R1606正常,通电测VEP03A86(另一种大板编号为VEP03945)板上12V电源IN插座P1001的电压正常。故障在主板,根据故障现象应从电源开关和指示灯不亮人手解决,电路见图。图中SW6517即电源开关,136507是红色电源指示 灯。检测发现无5V供电,使IC6004不工作。5V稳压电路见图3。测IC6010①端无5V电压,③端只有2V左右电压,说明Q6010不良,用2SD401代换Q6010后,IC6010的①脚仍无电压输出。用7805代换IC60
松下MV-M9000EN/EN3 M3300MC3 M3000EN3摄像机上电后.红色指示灯不亮,机器不工作,标签:IT数码维修,http://www.88dzw.com 该故障多为使用外接电瓶供电所致。当电瓶接入机器时,极性接反使机内vlB03957-2小板上的R1606(25MΩ)烧断。经测R1606正常,通电测VEP03A86(另一种大

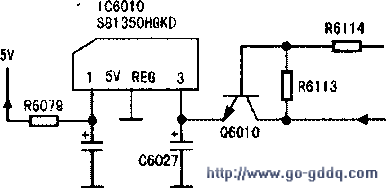

板编号为VEP03945)板上12V电源IN插座P1001的电压正常。故障在主板,根据故障现象应从电源开关和指示灯不亮人手解决,电路见图。图中SW6517即电源开关,136507是红色电源指示 灯。检测发现无5V供电,使IC6004不工作。5V稳压电路见图3。测IC6010①端无5V电压,③端只有2V左右电压,说明Q6010不良,用2SD401代换Q6010后,IC6010的①脚仍无电压输出。用7805代换IC6010后机器恢复正常。
Tag:IT数码,IT数码维修,家电维修 - 家电维修 - IT数码
