佳能CANON NP1215复印机复印件正反面均被污染。
[09-07 23:36:45] 来源:http://www.88dzw.com IT数码 阅读:8444次
文章摘要:由以上分析可知,未复印时仍附着墨粉,说明电晕器的栅极偏压出了问题。正常情况下,栅极偏压应是迟加早关的。如果栅极电压延迟解除,则成像后鼓表面仍会附着一层墨粉,因此重点检查栅极偏压调整电路(如图所示)。图像曝光时,测DC控制基板送出的GRDON(R33)控制信号为高电平,Q7截止,比较器Q3的负向输入电位低于正向输入电位,其输出脚①脚输出正电位,Q6导通,振荡器Q3的⑦脚电流不流向变压器T4,Q5无基极偏压而截止。电晕器的栅极加上了电压,鼓表面带电附着墨粉。同时栅极电压还反馈到比较器Q3的正相输入端,使栅极电压保持在一定的值。当复印停止时,DC控制基板送出的GRDON信号为低电平,Q7导通,比较器

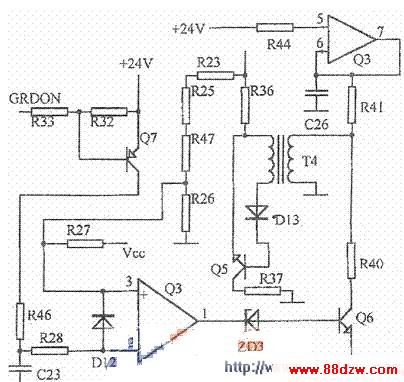

佳能CANON NP1215复印机复印件正反面均被污染。,标签:IT数码维修,http://www.88dzw.com由以上分析可知,未复印时仍附着墨粉,说明电晕器的栅极偏压出了问题。正常情况下,栅极偏压应是迟加早关的。如果栅极电压延迟解除,则成像后鼓表面仍会附着一层墨粉,因此重点检查栅极偏压调整电路(如图所示)。图像曝光时,测DC控制基板送出的GRDON(R33)控制信号为高电平,Q7截止,比较器Q3的负向输入电位低于正向输入电位,其输出脚①脚输出正电位,Q6导通,振荡器Q3的⑦脚电流不流向变压器T4,Q5无基极偏压而截止。电晕器的栅极加上了电压,鼓表面带电附着墨粉。同时栅极电压还反馈到比较器Q3的正相输入端,使栅极电压保持在一定的值。当复印停止时,DC控制基板送出的GRDON信号为低电平,Q7导通,比较器Q3的①脚输出低电位,Q6截止,振荡器Q3的⑦脚电流流向变压器T4,Q5获得基流而导通,栅极电压降为0V,鼓表面不带电,墨粉不附着在感光鼓表面。
检查DC5控制基板上的GRDON信号正常,测Q3的各脚电压,发现其①脚电压始终为高电平,由于Q3的①脚一直为高电平,使栅极偏压迟迟不能消除,从而出现定影辊粘粉现象。
处理措施:更换同型号Q3(4558D)后,故障排除。
