夏新A8型手机按开机键不能开机

[09-07 23:32:29]   来源:http://www.88dzw.com  通信设备   阅读:8123

文章摘要: 与故障有关的手机13MHz主时钟电路如图所示.该机为摔坏机,直观检查,发现液晶显示屏破碎、天线断裂.加电试机,按开机键时有50mA左右电流出现,但不能开机.用手按压U500(ULYSSE-179BGA)微处理芯片,电流会下降到10mA左右,很像13MHz主时钟信号没有送到微处理芯片.从按压U500芯片电流会变化,判断U500芯片存在虚焊,小心用热风枪吹下U500芯片,清洗芯片及其引脚下面的印刷线.

夏新A8型手机按开机键不能开机,标签:通信设备维修,http://www.88dzw.com

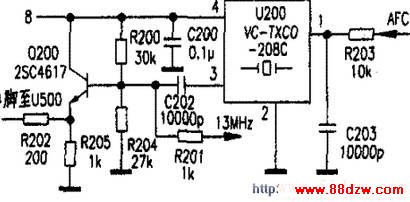

  与故障有关的手机13MHz主时钟电路如图所示.该机为摔坏机,直观检查,发现液晶显示屏破碎、天线断裂.加电试机,按开机键时有50mA左右电流出现,但不能开机.

  用手按压U500(ULYSSE-179BGA)微处理芯片,电流会下降到10mA左右,很像13MHz主时钟信号没有送到微处理芯片.从按压U500芯片电流会变化,判断U500芯片存在虚焊,小心用热风枪吹下U500芯片,清洗芯片及其引脚下面的印刷线.
