索尼F25MF1彩电正常收视20分钟左右后出现自动关机故障,此时按遥控器开机键或面板节目键又可恢复正常收视,但数分钟后又自动关机,标签：电视维修,http://www.88dzw.com

   根据自动关机前声、光、图无异常的情况分析。说明开关电源各负载电路基本正常，问题出在保护电路，CPU检测到保护信息，实施待机保护。

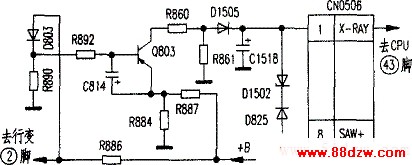

    监测附图中CN0506的过流、过压保护检测X-RAY端电压，发现该端电压由正常值0．2V不断上升，当上升至2．6V左右时即自动关机．说明故障是该端电压异常引起。

    在电视机未进入保护关机前，测量 Q803 e极电压为133．5V正常，而b极由133．2V慢慢下降，当降至132V时即自动关机。分析有两种可能：一是行扫描电路存在过流现象，使Q803 b极电压降低；二是D803正向阻值变大、限流电阻R886阻值变大，使D803 b极电压降低。

    如果行扫描电路过流，画面应有所表现，比如行幅略收缩等，但画面正常，于是怀疑是第二种原因。

  经检查，R886由原标称值1Ω增大为3．5Ω，经加热后则变为30Ω左右。更换 R886后，故障排除。
