乐华CP5439P/N彩电开机约20 min左右,图像亮度逐渐变暗,彩色时有时无
[09-08 01:48:55] 来源:http://www.88dzw.com 不稳定 阅读:8930次
文章摘要: 严重时出现黑屏,但伴音始终正常。为最快的找出故障原因,用示波器检查“沙堡”脉冲波形,发现行逆程脉冲波形的幅度在3.5~4.5p-p之间变动,故着重检查行逆程脉冲提取电路,发现实际电路与厂家提供的电路不同,图中是根据电路绘出的行逆程脉冲提取电路。行逆程脉冲由C0(470pF/1.2kV),从“行管”V902集电极提取,经R306送入TDA4501的27脚的内部“沙堡”脉冲发生器中,观察发生C0紧靠R306(5.6Ω/3W)有烘焦现象,根据长期维修经验,电容长期受高温烘烤,极易出现性能不稳定。试更换C0后试机,故障排除。最后,合理安装C0,使其远离发热元件。
乐华CP5439P/N彩电开机约20 min左右,图像亮度逐渐变暗,彩色时有时无,标签:电视维修,http://www.88dzw.com严重时出现黑屏,但伴音始终正常。
为最快的找出故障原因,用示波器检查“沙堡”脉冲波形,发现行逆程脉冲波形的幅度在3.5~4.5p-p之间变动,故着重检查行逆程脉冲提取电路,发现实际电路

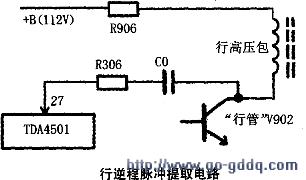

与厂家提供的电路不同,图中是根据电路绘出的行逆程脉冲提取电路。行逆程脉冲由C0(470pF/1.2kV),从“行管”V902集电极提取,经R306送入TDA4501的27脚的内部“沙堡”脉冲发生器中,观察发生C0紧靠R306(5.6Ω/3W)有烘焦现象,根据长期维修经验,电容长期受高温烘烤,极易出现性能不稳定。试更换C0后试机,故障排除。最后,合理安装C0,使其远离发热元件。
