TCL 9525Z型彩电刚开机时图声正常,数分钟后出现伴音逐渐减弱而“沙沙”声大作
[09-08 01:48:08] 来源:http://www.88dzw.com 不稳定 阅读:8294次
文章摘要: 观察现象,有时只有“沙沙”声,无法收听;调到“AV”状态看VCD,声图完全正常。 开壳检查,初步判断是伴音鉴频中周性能不稳。调鉴频中周T102,伴音有变化,但“沙沙”声无明显减弱,由此证明故障不在T102。此时,把思路转向伴音制式转换电路,此机伴音制式转换电路是由集成块ICl01(TA8710S)进行变频自动转换。首先,更换易坏的500kHz晶振(X102)无效;再测IC101各脚电压,发现⑦脚电压(正常为8.4V)伴随“沙”声大小的变化在5.1V~7.5V之间波动,尤其是伴音声在完全淹没时,甚至降为4V,同时⑥脚电压在6.8V~9.8V间波动,而正常应为10.5V。检查其外围
TCL 9525Z型彩电刚开机时图声正常,数分钟后出现伴音逐渐减弱而“沙沙”声大作,标签:电视维修,http://www.88dzw.com观察现象,有时只有“沙沙”声,无法收听;调到“AV”状态看VCD,声图完全正常。
开壳检查,初步判断是伴音鉴频中周性能不稳。调鉴频中周T102,伴音有变化,但“沙沙”声无明显减弱,由此证明故障不在T102。此时,把思路转向伴音制式转换电路,此机伴音制式转换电路是由集成块ICl01(TA8710S)进行变频自动转换。首先,更换易坏的500kHz晶振(X102)无效;再测IC101各脚电压,发现⑦脚电压(正常为8.4V)伴随“沙”声大小的变化在5.1V~7.5V之间波动,尤其是伴音声在完全淹没时,甚至降为4V,同时⑥脚电压在6.8V~9.8V间波动,而正常应为10.5V。检查其外围元件未发现异常,怀疑伴音制式转换块IC101不良,电话联系当地元
件经销商无货,只得在周边元件上再细查破绽。猛然眼前一亮,IC101⑥脚直流电压是由12V供电经T103线圈加到该脚,⑥脚直流电压的波动很有可能是由T103线圈不良引起的。用万用表R×1挡测T103电阻,果然阻值很大且不稳定。焊下来用Rxl挡测得电阻为500Ω;换用R×1k挡测得电阻在几百欧到几千欧间波动,有时突跳到几百千欧,由此确定故障原因就是T103线圈不良!拆出线圈观察,引线焊接无问题,怀疑线圈内有霉断点,电话联系元件经销商也无货。为满足用户急于收看的要求,采取应急快修措施——甩掉伴音制式转换电路,直通6.5MHz伴音中频信号,恢复伴音功能。

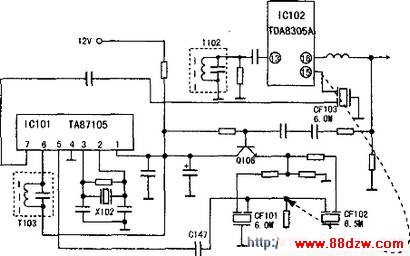

具体做法是:焊下IC102(TDAS305A)15脚外的6.0MHz陶瓷滤波器(CFl03)和Q106射极的6.0MHz陶瓷滤波器(CF101)及耦合电容C147(见图1),交由用户保管;用一小段导线(过长易产生噪音),将Q106射极、6.5MHz陶瓷滤波器(CFl02)输出端焊点与ICl02(TI)A8305A)⑩脚焊点连接焊好;逆时针缓慢向外细调T102的磁芯,使伴音恢复正常.即便是T103线圈无法修复,制式转换功能不能恢复,此法也可保证电视正常收看PAL制各种信号源节目。
闲空时将T103线圈从骨架上小心拆下并数清圈数,此线圈骨架有4个绕线环槽,每槽中绕7圈共28圈。原线圈中有多处霉烂.只得用相近规格的细漆包线如数重绕,焊好接头装好罩壳备用。上门为用户恢复伴音制转功能。
