康佳P2958I彩电接收节目频道少
[10-10 20:42:03] 来源:http://www.88dzw.com 选台|收视问题 阅读:8206次
文章摘要: 观察该机只能接收一个台,按节目按键无变化,自动选台状态可以搜索节目,但图像一闪而过不存储,节目号不随选台的进度而增加,固定节目号“1”不变。根据彩色电视机的自动搜台原理,结合本故障现象可初步判断故障原因为u8微处理控制器(CPU)没有接收到正常的SYNC识别信号造成,可能是SYNC识别信号传输电路或CPU电路本身有故障。首先测量CPU的29脚(SYNC识别信号输入端)电压为4.8V不变(正常情况是自动搜台时电压在2.6V~4.8V之间变化),这足以说明SYNC信号没有传送过来。顺着电路逐步往前检测,测Q10(2SC1815)的b极电压也是固定不变,测Q8(2SA1015)的c极电压变化
康佳P2958I彩电接收节目频道少,标签:电视维修,http://www.88dzw.com观察该机只能接收一个台,按节目按键无变化,自动选台状态可以搜索节目,但图像一闪而过不存储,节目号不随选台的进度而增加,固定节目号“1”不变。根

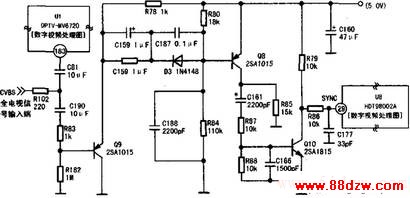

据彩色电视机的自动搜台原理,结合本故障现象可初步判断故障原因为u8微处理控制器(CPU)没有接收到正常的SYNC识别信号造成,可能是SYNC识别信号传输电路或CPU电路本身有故障。首先测量CPU的29脚(SYNC识别信号输入端)电压为4.8V不变(正常情况是自动搜台时电压在2.6V~4.8V之间变化),这足以说明SYNC信号没有传送过来。顺着电路逐步往前检测,测Q10(2SC1815)的b极电压也是固定不变,测Q8(2SA1015)的c极电压变化正常,着重查其之间的电路元器件,当用烙铁准备将贴片电容器C161(2200pF)焊下来检测时,发现它已断裂,于是先用焊锡直接将其短接后斌机,选台恢复正常,为了遵循维修工艺,随后装上新的电容器后问题彻底解决。P2958I机型中SYNC识别信号形成电路原理图如图所示。
Tag:选台|收视问题,电视维修,家电维修 - 家电维修 - 电视机维修 - 选台|收视问题
