嘉华821A11彩电开机后图像一闪即逝,随即出现满屏回扫线的光栅,此时亮度失控,亦无字符显示。
[10-10 20:42:03] 来源:http://www.88dzw.com 亮度方面问题 阅读:8144次
文章摘要: 测量结果说明末级视放管的导通是因其b极电压升高而造成,那么这12V电压从何处而来?为了区分故障部位,试将通往视放板的R基色信号线断开,发现IC301{41}脚电压恢复为正常的3.8V,再分别将G、B基色信号线断开,IC301的{42}、{43}脚电压也恢复正常。据此分析,故障出在视放板上。 经仔细观察,该机视放板左下方有一个别的机子没有的电路(用途不详,请高手赐教),该电路见附图。 测附图中Q501(A1015)c极电压为12V,此电压直接加在D502~D504正极上而导通,12V电压便分别加在了三基色信号输出脚上。 经查R501(150kΩ)开路,更换该电阻后测Q5
嘉华821A11彩电开机后图像一闪即逝,随即出现满屏回扫线的光栅,此时亮度失控,亦无字符显示。,标签:电视维修,http://www.88dzw.com测量结果说明末级视放管的导通是因其b极电压升高而造成,那么这12V电压从何处而来?为了区分故障部位,试将通往视放板的R基色信号线断开,发现IC301{41}脚电压恢复为正常的3.8V,再分别将G、B基色信号线断开,IC301的{42}、{43}脚电压也恢复正常。据此分析,故障出在视放板上。

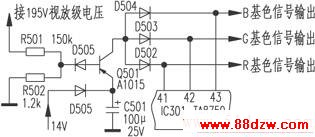

经仔细观察,该机视放板左下方有一个别的机子没有的电路(用途不详,请高手赐教),该电路见附图。
测附图中Q501(A1015)c极电压为12V,此电压直接加在D502~D504正极上而导通,12V电压便分别加在了三基色信号输出脚上。
经查R501(150kΩ)开路,更换该电阻后测Q501c极电压为0.5V,复原线路后测IC301 {41}、{42}、{43}脚电压也均恢复为正常的3.8V。调整加速极电压至正常值,屏幕出现正常的图像和字符显示,且亮度可控。
