索尼KV-2029彩电开机后呈三无,但待机指示灯亮

[09-08 01:22:06]   来源:http://www.88dzw.com  无光 光栅异常   阅读:8458

文章摘要:测-33V、+12V电压均恢复正常,由此判断CPU未工作或因工作不正常所致.恢复ROD5,重点检查+5V工作电源、复位电平及时钟振荡信号是否正常.测CPU(CX552) 41脚电压为4.3V(正常应为5V),测24脚为0.8V(正常在开机后约为5V).据此判断复位控制电路工作异常.该机CPU复位控制电路由Q002、R002~R004及3.9V稳压管D002等组成.测Q002 b极电压.发现红表笔触及Q002 b极时该机突然启动,且图、光、声均正常,由此推断该故障是+5V遥控电源电压偏低(仅的4.3V),造成复位电路不能在CPU 24脚产生复位高电平,使CPU不工作所致.该机+5V电源电压是由Q

索尼KV-2029彩电开机后呈三无,但待机指示灯亮,标签:电视维修,http://www.88dzw.com

  测-33V、+12V电压均恢复正常,由此判断CPU未工作或因工作不正常所致.恢复ROD5,重点检查+5V工作电源、复位电平及时钟振荡信号是否正常.测CPU(CX552) 41脚电压为4.3V(正常应为5V),测24脚为0.8V(正常在开机后约为5V).据此判断复位控制电路工作异常.

  该机CPU复位控制电路由Q002、R002~R004及3.9V稳压管D002等组成.测Q002 b极电压.发现红表笔触及Q002 b极时该机突然启动,且图、光、声均正常,由此推断该故障是+5V遥控电源电压偏低(仅的4.3V),造成复位电路不能在CPU 24脚产生复位高电平,使CPU不工作所致.

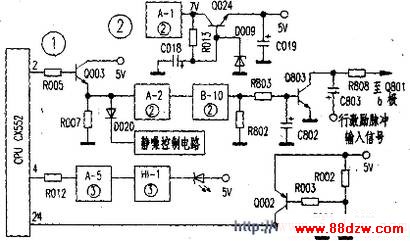

  该机+5V电源电压是由Q024、C019、R013、C018及5.6V稳压管D009组成(如图2所示).测稳压调整管Q024各极电压,其c极电压为7.2V正常,b、e极电压分别为4.8V、4.3V(正常为5.8V、5.1V),判断D009性能不良.试换D009后,故障排除。
