金星D3401NZ型彩电开机时黑屏

[10-10 20:42:03]   来源:http://www.88dzw.com  无光 光栅异常   阅读:8105

文章摘要: 将亮度调到最大时,屏幕上方有红、绿、蓝三条彩线出现,伴音正常。 根据经验,这是金星系列产品的一个通病,一般为场输出集成块TDA8354Q的⑦脚的电源电压没有加上所造成的。实测TDA8354Q的⑦脚的电源电压48V正常,测TDA8354Q的⑩脚电压16V也正常。将亮度调大时屏幕上方出现红、绿、蓝各两条彩线(共六条),这种现象可是头一回遇到。相关电路如图1所示,再测场块输入脚11、12脚电压偏低(正常时为1.2V,可实测只有0.2V),测得R511、R507均正常,检测TDA8844N有关场扫描引脚电压,当测得51、52脚时,两脚电压严重偏低(正常时@脚为2.7V、52脚为3.9V)

金星D3401NZ型彩电开机时黑屏,标签:电视维修,http://www.88dzw.com

    将亮度调到最大时,屏幕上方有红、绿、蓝三条彩线出现,伴音正常。

    根据经验,这是金星系列产品的一个通病,一般为场输出集成块TDA8354Q的⑦

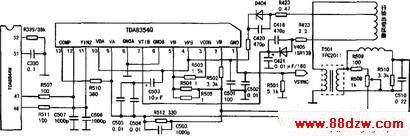

脚的电源电压没有加上所造成的。实测TDA8354Q的⑦脚的电源电压48V正常,测TDA8354Q的⑩脚电压16V也正常。将亮度调大时屏幕上方出现红、绿、蓝各两条彩线(共六条),这种现象可是头一回遇到。相关电路如图1所示,再测场块输入脚11、12脚电压偏低(正常时为1.2V,可实测只有0.2V),测得R511、R507均正常,检测TDA8844N有关场扫描引脚电压,当测得51、52脚时,两脚电压严重偏低(正常时@脚为2.7V、52脚为3.9V),经查为C330失效,将其更换后,故障排除。经仔细分析,@脚为场锯齿波形成电路、@脚为场电流基准电路,由于没有输入锯齿波信号而造成该故障。
