　　此机搜索到信号时屏幕呈杂乱斜纹，图像不能瞬间闪现。连续开/关机，原存台正常，图声俱佳。有时换台正常；有时故障出现。

　　此故障现象与APT失谐近似。报以往经验，查OM8839（12）、（37）脚8V供电电压，正常。查OM8839（5）脚，图像中放PLL的外围两只元件，正常。资料记载：“此脚外囤元件直接影响图像中频处理电路，其损坏产生TV无图或图淡故障”。

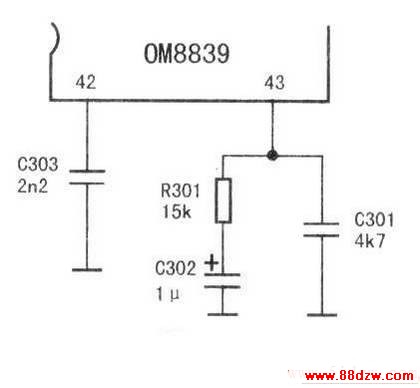

　　再查（53）、（54）AGC脚有信号与无信号电压变化，（53）脚电压在2V～4V变化，（54）脚电压在2V～3V变化，正常。为保险起见，还是代换了外围元件。资料记载：“TDA8843/OM8839如果出现搜索不存台，节目号不变，主要检测（53）、（54）脚外围元件，如果无损坏，则基本可确定为OM8839损坏”。于是更换OM8839，可故障依旧。难道是行频频偏？尽管据经验，行频频偏不会影响伴音和自动搜索，查遍资料也没有此类记录，但还是对OM8839的（42）、（43）脚行AFC进行了检查，相关电路如图所示。

　　机型不同，各脚电压值有时出入很大，因为元件不多，故直接代换。更换C302后，一切正常。用MF47型万用表R×1k挡，测原C302（1μF钽电容）正常，用R×1Ok挡测，漏电阻达420kΩ。
